Siatka anodowa tytanowa

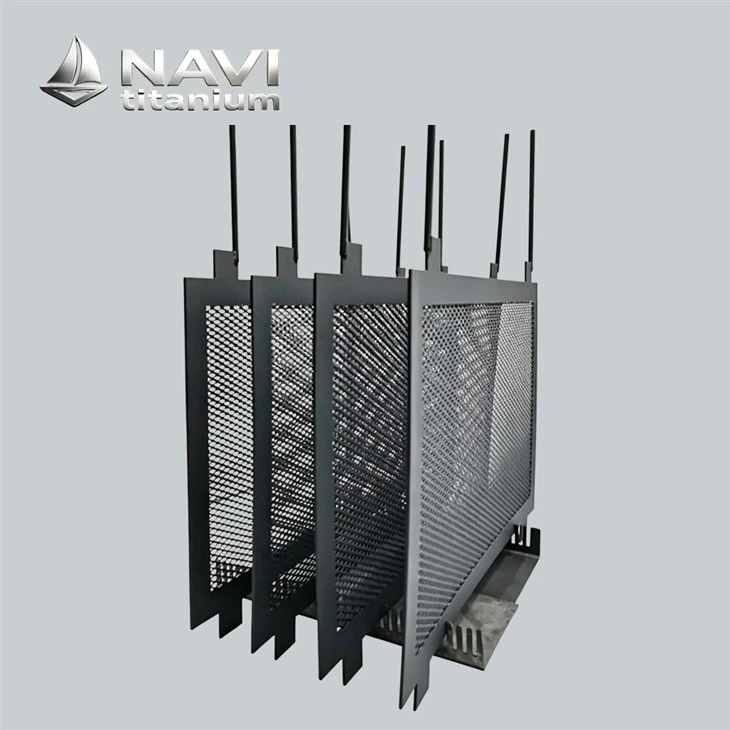

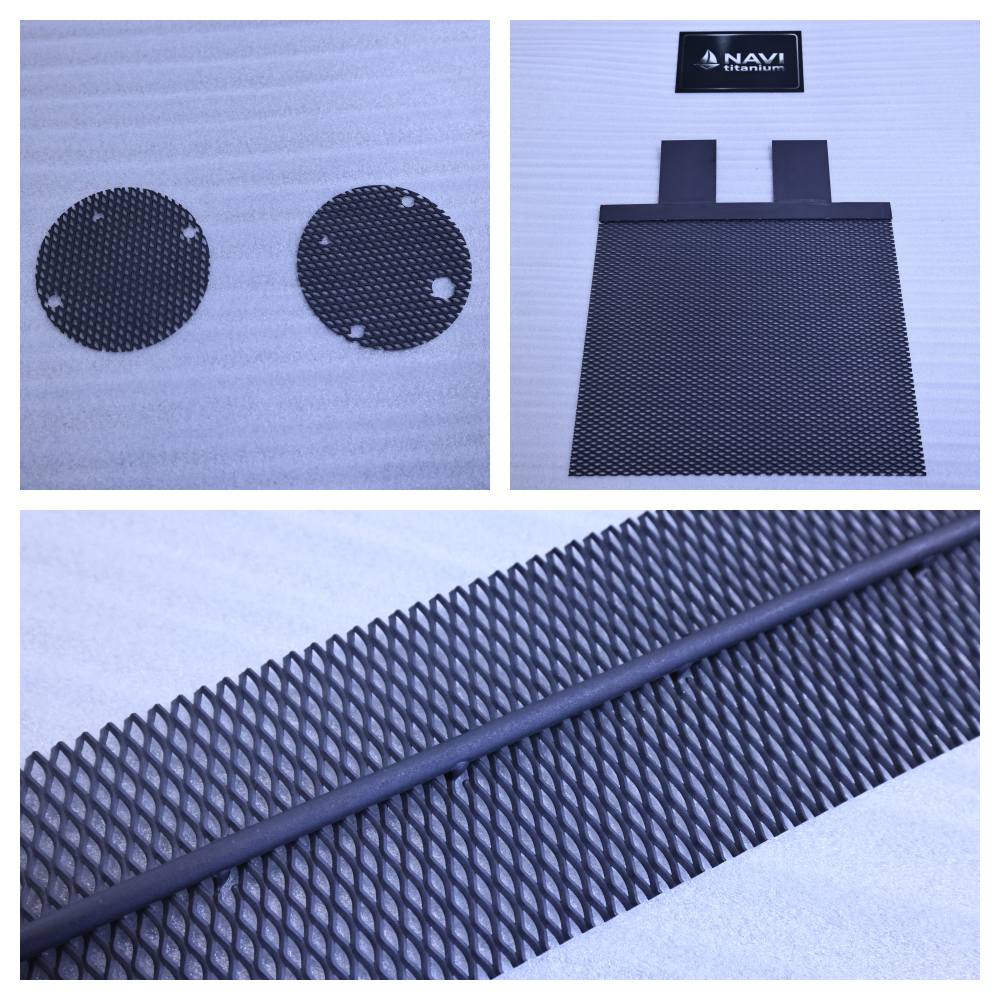

Anody z siatki tytanowej są powszechnie stosowane jako anody pomocnicze w projektach ochrony katodowej. Obydwa typy zazwyczaj składają się z podłoża tytanowego pokrytego warstwą tlenku metalu szlachetnego, oferującą wyjątkową odporność na korozję. Mają strukturę siatkową utkaną z drutu tytanowego, tworzącą powierzchnię siatki. Anody te są zwykle instalowane pod płytami podstawowymi dużych zbiorników magazynowych, stalowymi konstrukcjami platform-o dużej skali i ekspansywnymi metalowymi podłogami, aby zapewnić ochronę płaskich-konstrukcji metalowych o dużej rozpiętości.

Strumień wody płaskiej elektrody tytanowej przepływa równolegle do gładkiej powierzchni, tworząc jednolitą, stacjonarną warstwę graniczną fazy ciekłej w stanie laminarnym. Grubość filmu cieczy w biochemicznym układzie wody resztkowej w temperaturze pokojowej jest stabilna i wynosi 90-125 μm, a opór dyfuzyjny substancji zanieczyszczających o niskim stężeniu jest niezwykle wysoki; Kiedy SS zbiornika wodnego jest większe niż 30 mg/l, koloid osadowy w dalszym ciągu osadza się na powierzchni płyty, tworząc gęstą izolującą warstwę brudu. Grubość warstwy granicznej bezpośrednio się podwaja, a wydajność katalityczna spada o ponad 50%. Ponadto płaska płyta nie ma trójwymiarowych porów, a pęcherzyki wydzielającego się tlenu unoszą się tylko w jednym kierunku pionowym. Wielkość pęcherzyków jest duża, siła spłukiwania słaba, a brud gromadzi się statycznie przez długi czas. Po wyłączeniu można przeprowadzić wyłącznie czyszczenie ręczne, co znacznie zwiększa koszty pracy i konserwacji stacji ścieków.

tylko siatka w zakresie średnicy drutu 0,8-2,5mm i otworu 5-20mm może tworzyć stabilne i efektywne wiry; Ultracienka siatka tytanowa o średnicy drutu mniejszej niż 0,8 mm ma wąskie otwory i nie powoduje wyraźnych zakłóceń wirowych podczas przepływu wody. Całkowicie zanika zaleta kompresji warstwy granicznej, co jest równoznaczne z nieefektywną porowatą elektrodą płaską. Jest to pierwszy poważny błąd w doborze ścieków.

Podział krytycznych specyfikacji siatki przeciwblokującej dla progu jakości ścieków:
Miejskie ścieki biochemiczne (SS 10-30 mg/L, całkowita twardość 200-400 mg/L): średnica drutu 1,2-2,0 mm, wielkość porów 8-15 mm siatka zgrzewana punktowo, wystarczająca siła spłukiwania pęcherzyków, ciągła praca przez 6 miesięcy tworzy jedynie cienką, miękką zgorzelinę, którą można łatwo usunąć poprzez płukanie hydrauliczne;

Wtórne ścieki z drukowania i barwienia (koloid o wysokiej zawartości barwnika, SS<15mg/L): medium-sized mesh with a wire diameter of 0.8-1.5mm and a pore size of 5-10mm, with strong adsorption of dye colloid by small bubbles to avoid coating with colored substances;

W głębokim oczyszczaniu komunalnych ścieków biochemicznych i kompleksowych ścieków chemicznych występuje zazwyczaj resztkowy azot azotanowy. Proste utlenianie anodowe może jedynie spowodować rozkład azotu amonowego, a azot azotanowy jest trudny do usunięcia. Elektroda płaska nie ma mikroobszaru o niskim potencjale, a całkowity efekt usuwania azotu jest wyjątkowo słaby. Naturalny gradient potencjału powstaje wewnątrz porów wielo-ułożonej w stosy siatki anodowej: potencjał w pobliżu powierzchni powłoki drutu tytanowego jest wysoki, co stanowi strefę silnego utleniania, generującą rodniki hydroksylowe mineralizujące ChZT i chromatyczność;
