Filtr ze spiekanego mosiądzuz NAVI Titanium jest wytwarzany z surowca ze stopu mosiądzu, który jest skonsolidowany w sztywną strukturę zawierającą niezliczone mikroskopijne kanały. Zamiast opierać się na tkaninie, materiał tworzy-trójwymiarową sieć kanałów, która prowadzi płyny lub powietrze przez element, przechwytując jednocześnie niepożądane zanieczyszczenia. NAVI Titanium łączy sztywność strukturalną z przewidywalną transmisją mediów, dzięki czemu nadaje się do wentylacji, tłumienia akustycznego, kondycjonowania mediów i zarządzania płynami.
Rozwiązanie NAVI Titanium
Filtr ze spiekanego brązu NAVI Titanium jest produkowany przy użyciu sprawdzonego procesu spiekania proszków metali, zapewniając równomiernie rozmieszczone, kontrolowane struktury porów do zastosowań związanych z precyzyjną filtracją, dyfuzją gazów i separacją płynów. Zapewnia doskonałą odporność na korozję, podatność na obróbkę skrawaniem i-możliwość regeneracji na miejscu, zapewniając-długoterminową stabilną pracę w wymagających warunkach. NAVI Titanium zapewnia również rozwiązania dostosowane do indywidualnych potrzeb, spełniające różnorodne wymagania dotyczące filtracji przemysłowej, przepuszczalności powietrza i przepływu. Szczegółowe dane techniczne przedstawiono w poniższej tabeli.
NAVI Titanium opracowało specjalistyczne filtry ze spiekanego brązu do zastosowań wymagających niezawodnej separacji cząstek, kontrolowanego przepływu płynu i trwałej filtracji w wymagających warunkach pracy. Oferujemy zindywidualizowaną produkcję szerokiej gamy elementów filtracyjnych, wkładów, dysków, rurek i innych porowatych elementów o różnych wymiarach, stopniach porów i konfiguracjach, zapewniając stałą wydajność filtracji, jednocześnie wspierając-długotrwałą pracę i łatwą integrację z systemami przemysłowymi.
Aplikacja
Zamiast działać jedynie jako medium separacyjne, NAVI Titaniumfiltr ze spiekanego mosiądzusłuży także jako element-kondycjonowania mediów w urządzeniach automatyki, zespołach wentylacyjnych, obwodach smarowania i oprzyrządowaniu. Inżynierowie często integrują te produkty z tłumikami, zespołami zaworów, siłownikami, dystrybutorami i urządzeniami oddechowymi, gdzie wymagany jest kontrolowany ruch mediów i stabilne działanie.

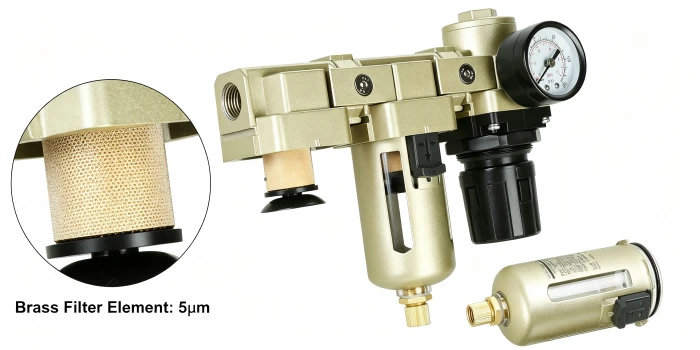

W obwodach sprężonego-powietrza mosiężne porowate elementy łagodzą zachowanie wydechu po przełączeniu zaworu i ruchu siłownika. Zamiast uwalniać powietrze w postaci skoncentrowanego strumienia, niezliczone mikroskopijne ścieżki rozpraszają wyładowania, redukując turbulencje, jednocześnie tworząc gładszą charakterystykę spalin.
Inżynierowie NAVI Titanium często instalują te elementy na elektrozaworach, cylindrach pneumatycznych, jednostkach FRL i zespołach automatyki, ponieważ łączą one tłumienie akustyczne z przechwytywaniem zanieczyszczeń w jednej części mechanicznej.
Ich kompatybilność ze znormalizowanymi złączami gwintowanymi upraszcza również instalację w szerokiej gamie zautomatyzowanych maszyn. W obwodach sprężonego-powietrza mosiężne porowate elementy stale łagodzą zachowanie wydechu po przełączeniu zaworu i ruchu siłownika mechanicznego, aby zoptymalizować wydajność pracy pneumatycznej.
2. Filtracja cieczy i kontrola przepływu
Oprócz zadań-w zakresie zarządzania powietrzem, skutecznie sprawdza się także w jednostkach dostarczających smar, pomocniczych urządzeniach hydraulicznych, zespołach dozujących i sprzęcie-do przenoszenia cieczy ogólnego przeznaczenia. Solidna konstrukcja ze spiekanego mosiądzu zapewnia ruch mediów, ograniczając jednocześnie przedostawanie się niepożądanych zanieczyszczeń do wrażliwego sprzętu znajdującego się poniżej.
W obwodach smarowania i urządzeniach dozujących elementy mosiężne stabilizują transport mediów, zamiast działać po prostu jako medium przesiewające. Ta cecha sprawia, że nadają się do zastosowań wymagających przewidywalnego zachowania podczas dostarczania, bez polegania na jednorazowych mediach filtracyjnych.
W przypadku projektów inżynieryjnych kładących nacisk na spójność wymiarową, trwałość mechaniczną i użyteczność, a nie na odporność chemiczną lub-bardzo precyzyjną separację, mosiądz pozostaje praktycznym materiałem do wielu-zespołów-ogólnego przeznaczenia do transportu płynów w różnych przemysłowych środowiskach operacyjnych.
Przewodnik zakupowy
Kontrola jakości (QC)
Fabryka NAVI Titanium posiada certyfikat ISO 9001, a każdy filtr spiekany przechodzi rygorystyczną kontrolę jakości obejmującą porowatość, przepuszczalność i odporność na ciśnienie. Aby zademonstrować nasz rygorystyczny system zapewnienia jakości, przedstawiamy te raporty z inspekcji w celach informacyjnych. Kliknij przycisk poniżej, aby wyświetlić certyfikat COA i certyfikowaną jakość stojącą za każdym filtrem.
Proces produkcyjny
Naszfiltr ze spiekanego mosiądzujest wytwarzany w ściśle kontrolowanym, wieloetapowym procesie-:
1. Wybór surowca
Proszki mosiądzu (stopu miedzi-cynku) o wysokiej czystości są starannie dobierane i sortowane w celu zapewnienia stałego rozkładu wielkości cząstek i stabilnego składu stopu.
2. Przesiewanie i dozowanie proszku
Proszki są precyzyjnie przesiewane i mieszane zgodnie z docelowymi wskaźnikami filtracji i wymogami porowatości, gwarantując jednolite, kontrolowane struktury porów.
3. Formowanie / zagęszczanie
Proszek jest-prasowany na zimno lub formowany w krążki, tuby lub niestandardowe kształty przy użyciu specjalistycznych matryc, co pozwala uzyskać jednolitą gęstość i precyzyjne wymiary.
4. Spiekanie
Spiekane w kontrolowanych wysokich temperaturach w atmosferze ochronnej cząstki mosiądzu mocno łączą się w punktach styku, tworząc mocną, wzajemnie połączoną porowatą sieć bez zatykania porów.
5. Przetwarzanie końcowe-
Obróbka skrawaniem, cięcie, wiercenie i obróbka powierzchni są wykonywane zgodnie z wymaganiami klienta, łącznie z integracją z gwintowanymi złączkami, zaślepkami lub ramami.
6. Kontrola jakości i testowanie
Każdy filtr jest testowany pod kątem temperatury pęcherzyków, przepuszczalności, porowatości, wytrzymałości na ściskanie i dokładności wymiarowej, zapewniając pełną zgodność przed wysyłką.
Kliknij, aby przeczytać więcej
Zaawansowane spostrzeżenia techniczne
Inżynierowie często kojarzą porowate media mosiężne z usuwaniem zanieczyszczeń, jednak ich wpływ rozciąga się na przejściowe zachowanie obwodów zaworów. Każdy skok siłownika uwalnia sprężone powietrze z określoną szybkością, a profil rozładowania wpływa na hamowanie cylindra, spójność reakcji i stabilność ruchu.
Zainstalowanie tytanowego filtra spiekanego NAVI na wylocie wydechu powoduje rozłożony opór, zamiast umożliwiać nieograniczony strumień powietrza. W miarę jak wyładowanie staje się bardziej stopniowe, nagłe rozładowywanie komory jest łagodzone, co zmniejsza obciążenia udarowe powstające podczas szybkiego ruchu siłownika.
W przypadku automatyzacji o wysokich-cyklach nawet subtelne różnice w charakterystyce układu wydechowego mogą mieć wpływ na powtarzalność pozycjonowania, intensywność wibracji i-długoterminowe zużycie. Z tego powodu elementy mosiężne oprócz funkcji oddzielającej często służą jako pasywne-urządzenia warunkujące ruch.
2. Rozkład porowatości i jego wpływ na właściwości akustyczne
Tłumienie hałasu zależy od znacznie więcej niż samej prędkości rozładowania. Mikroskopijna architektura kanałów wewnątrz mosiężnego elementu redystrybuuje ulatniające się powietrze na wiele mniejszych strumieni, zapobiegając tworzeniu się skoncentrowanych strumieni generujących dźwięk o dużym natężeniu.
Różne architektury strukturalne modyfikują sposób rozpraszania energii akustycznej w różnych zakresach częstotliwości. Tłumik wydechowy przeznaczony do miniaturowego zaworu wymaga zatem innej geometrii kanału niż ta montowana na dużym siłowniku. Z inżynierskiego punktu widzenia mosiężne elementy NAVI Titanium działają raczej jako pasywne dyfuzory akustyczne niż proste media separujące, umożliwiając rozproszenie energii spalin przed dotarciem do otaczającego środowiska.
Zanieczyszczenia nie zawsze zatrzymują się na zewnętrznej powierzchni po wejściu do mosiężnego elementu. Zamiast tego śmieci stopniowo migrują przez trójwymiarową-sieć kanałów, gdzie zmiany prędkości, zmiany kierunku i zwężenie ścieżki wpływają na to, gdzie ostatecznie osiadają poszczególne zanieczyszczenia.
Ten etapowy proces zatrzymywania rozprowadza nagromadzone zanieczyszczenia po całej strukturze wewnętrznej, zamiast gromadzić je przy wejściu. W związku z tym charakterystyka usługi znacznie różni się od konwencjonalnych-mediów ekranowych.
Ocena tego zachowania migracyjnego pomaga inżynierom określić, czy konieczna jest dodatkowa ochrona przed rurociągiem lub czy sam element mosiężny może spełnić zamierzone warunki pracy.
4. Czyszczenie i regeneracja porowatych elementów mosiężnych
Stosunkowo pomijaną zaletą metalowych porowatych komponentów jest ich potencjał czyszczenia i ponownego użycia w odpowiednich środowiskach. W przeciwieństwie do jednorazowych filtrów polimerowych, niektórefiltr ze spiekanego mosiądzuelementy można czyścić w zależności od rodzaju zabrudzenia i warunków pracy.
Typowe metody czyszczenia mogą obejmować:
- Wydmuch sprężonego powietrza;
- Czyszczenie ultradźwiękowe;
- Czyszczenie rozpuszczalnikiem;
- Łagodne czyszczenie chemiczne.
Jednakże skuteczność czyszczenia zależy od wielkości cząstek, przyczepności zanieczyszczeń oraz tego, czy zanieczyszczenia znajdują się w pobliżu obszaru zewnętrznego, czy głębiej wewnątrz ciała porowatego.
Dlatego ocena konserwacji jest ważna. W sprzęcie, w którym przestój w wymianie jest kosztowny, porowate elementy wielokrotnego użytku mogą oferować korzyści w porównaniu z jednorazowymi mediami filtracyjnymi.
Innym, mniej powszechnym zastosowaniem filtra spiekanego jest równoważenie ciśnienia. Niektóre urządzenia przemysłowe wymagają stopniowego wyrównywania ciśnień pomiędzy komorami, aby zapobiec nagłym różnicom ciśnień.
Elementy NAVI z porowatego mosiądzu tytanowego mogą działać jako pasywne ograniczniki, kontrolując przepływ gazu pomiędzy oddzielnymi przestrzeniami. Zasada ta jest stosowana w:
- Obudowy przyrządów;
- Pneumatyczne moduły sterujące;
- Urządzenia do kompensacji ciśnienia;
- Ochronne zespoły wentylacyjne.
W takich sytuacjach składnik nie jest wybierany przede wszystkim do filtracji, ale ze względu na przewidywalne zachowanie podczas wymiany gazowej. Rozszerza to rolę porowatego mosiądzu z prostego elementu filtrującego w funkcjonalny element-kontroli przepływu.
6. Dlaczego proszek mosiężny jest preferowany w przypadku niektórych porowatych komponentów
Wśród stopów miedzi-mosiądz oferuje zrównoważone połączenie możliwości produkcyjnych, spójności wymiarowej i sztywności strukturalnej, dzięki czemu nadaje się do wielu produktów inżynieryjnych.
Jego właściwości formowania wspierają sekcje gwintowane, miniaturowe geometrie i złożone interfejsy mechaniczne, które byłyby trudniejsze do osiągnięcia w przypadku alternatywnych stopów.
Tam, gdzie wygoda instalacji i integracja mechaniczna przeważają nad potrzebą wyjątkowej odporności na korozję, mosiądz pozostaje praktycznym wyborem inżynierskim w przypadku tłumików, urządzeń oddechowych i akcesoriów-kondycjonowania mediów.
Mniejszy rozmiar porów nie zawsze jest najlepszym wyborem. W rzeczywistych systemach przemysłowych nadmierne ograniczenie filtracji może zwiększyć utratę ciśnienia i zmusić sprzęt do pracy w mniej korzystnych warunkach.
W przypadku układów pneumatycznych wyższy opór może spowolnić wydmuch siłownika i zmienić charakterystykę ruchu. W przypadku systemów cieczowych nadmierne ograniczenie może zwiększyć obciążenie pompy lub zmniejszyć stabilność przepływu.
Dlatego inżynierowie często wybierają zrównoważony projekt porów zamiast najmniejszego możliwego rozmiaru porów.
Prawidłowe podejście projektowe odpowiada NAVI Titaniumfiltr ze spiekanego mosiądzuz pełnymi wymaganiami systemu, w tym natężeniem przepływu, zmianami ciśnienia, poziomem zanieczyszczenia i harmonogramem konserwacji.
NAVI Titanium – bezpieczne opakowanie, dostawa globalna
Spiekane elementy filtrów NAVI Titanium są produkowane z-proszków mosiądzu CuZn30 i CuZn40 o wysokiej czystości przy użyciu precyzyjnej technologii spiekania próżniowego, tworząc solidną,-odporną na korozję porowatą strukturę o doskonałej ciągliwości i przewodności cieplnej. Filtry te charakteryzują się współczynnikiem filtracji w zakresie od 10 do 200 mikronów, zapewniając stałą przepuszczalność, wysoką wytrzymałość mechaniczną i doskonałą odporność na odcynkowanie w agresywnym środowisku wody i pary. Jednolicie kontrolowana sieć porów zapewnia stabilną różnicę ciśnień i wysoką zdolność zatrzymywania-zanieczyszczeń, co czyni je preferowanym wyborem w przypadku osuszaczy sprężonego powietrza, odwadniaczy, wstępnej{{9}filtracji wody do uzdatniania wody i systemów oprzyrządowania pneumatycznego, gdzie niezawodność i trwałość mają kluczowe znaczenie dla ciągłej pracy instalacji.
W NAVI Titanium rozumiemy, że integralność produktu nie kończy się na bramie fabryki,-rozciąga się na każdym etapie logistyki i dostawy. Każdy filtr spiekany jest indywidualnie pakowany w-antykorozyjny papier VCI i zamykany w wytrzymałych-torbach PE, aby zapobiec przedostawaniu się wilgoci i utlenianiu powierzchni podczas transportu. Następnie wiele jednostek jest umieszczanych w niestandardowych-wyciętych z pianki-kartonach lub skrzyniach ze sklejki, w zależności od wielkości przesyłki,
w celu wyeliminowania uszkodzeń spowodowanych wibracjami lub układaniem w stosy. Przeprowadzamy symulacje testów-upuszczenia i losowe audyty integralności paczki w przypadku każdej partii wysyłkowej, aby mieć pewność, że filtry dotrą w nienaruszonym stanie, nawet w przypadku tras towarowych-powietrznych lub oceanicznych- obejmujących kontynenty. W przypadku pilnych zamówień o krytycznym znaczeniu oferujemy wzmocnione opakowania z podwójnymi-ściennymi opakowaniami oraz opcję ekspresu od drzwi-do-śledzenia GPS-od drzwi do-drzwi, co zapewnia pełną widoczność i spokój ducha od naszego magazynu po rampę odbiorczą.
Naszemu zaangażowaniu w doskonałość opakowań towarzyszy nasza globalna sieć logistyczna i przejrzyste protokoły wysyłkowe. Posiadając centra dystrybucyjne w Azji, Europie i obu Amerykach, NAVI Titanium zapewnia możliwość szybkiej wysyłki i widoczność zapasów w czasie rzeczywistym-, zapewniając dokładną realizację zamówień niezależnie od miejsca docelowego. Współpracujemy wyłącznie ze spedytorami-pierwszego szczebla i dostarczamy pełną dokumentację celną, faktury handlowe i certyfikaty materiałowe do każdej przesyłki, upraszczając proces odprawy importowej. W przypadku zamówień masowych oferujemy-nadające się do transportu morskie palety drewniane poddane fumigacji i planowanie załadunku kontenerów, aby zmaksymalizować ekonomikę transportu przy jednoczesnym zachowaniu bezpieczeństwa produktu.
Wspierani przez nasz oddany zespół logistyczny i procesy jakości zgodne z certyfikatem ISO- gwarantujemy, że każdy zamówiony filtr dotrze na czas, w idealnym stanie i gotowy do natychmiastowego montażu,-ponieważ nasza odpowiedzialność za Twój sukces nie kończy się na produkcji.
Często zadawane pytania
Jak mogę potwierdzić, że otrzymany filtr mosiężny jest zgodny ze specyfikacją, którą zamówiłem?
+
-
Klienci mogą sprawdzić numer części, wymiary, gatunek materiału, specyfikację porów, ilość i dokumenty kontrolne w odniesieniu do zamówienia. W przypadku zamówień niestandardowych zalecamy potwierdzenie zatwierdzonego rysunku lub specyfikacji przed produkcją, aby obie strony korzystały z tego samego odniesienia podczas kontroli końcowej.
Czy mosiężny filtr może mieć różne kształty i możliwości podłączenia?
+
-

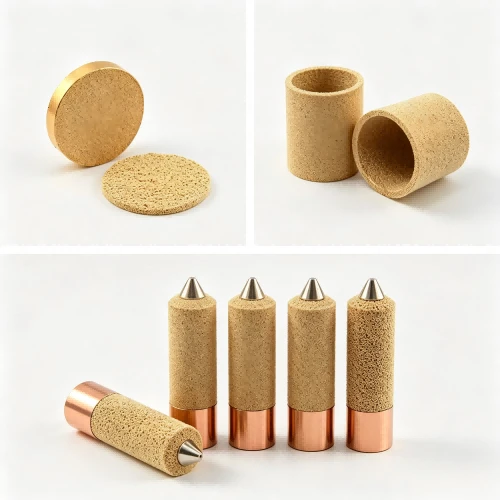

Tak. Części ze spiekanego mosiądzu można produkować w postaci krążków, rurek, tulei, wkładów i innych-kształtów zdefiniowanych przez klienta. Szczegóły połączeń, wymiary i właściwości montażowe można również omówić zgodnie z wymaganiami klienta. Dostarczenie rysunku lub próbki jest zazwyczaj najłatwiejszym sposobem przekazania niestandardowej prośby.
Jakie znaki wskazują, że okres użytkowania filtra mosiężnego dobiegł końca?
+
-
Nie ma uniwersalnego okresu wymiany. Bardziej przydatne wskaźniki obejmują trwałą zmianę przepływu, zachowanie ciśnienia, niemożność przywrócenia wydajności po czyszczeniu, uszkodzenie fizyczne lub zmianę wyników filtracji. Prowadzenie podstawowej dokumentacji konserwacyjnej ułatwia odróżnienie normalnego zabrudzenia od części, która nie powinna być już używana.
Czy długotrwałe-przechowywanie ma wpływ na filtry ze spiekanego mosiądzu?
+
-
Warunki przechowywania mogą mieć wpływ na stan części, zwłaszcza gdy są one narażone na działanie wilgoci, zanieczyszczeń, środków chemicznych lub wpływów fizycznych przez dłuższy czas. Zaleca się przechowywanie filtrów w szczelnym opakowaniu i przechowywaniu ich w czystym, suchym miejscu do czasu montażu.
Jak mogę zmniejszyć niepotrzebne koszty wymiany w przypadku stosowania filtrów ze spiekanego mosiądzu?
+
-
Zamiast skupiać się wyłącznie na cenie zakupu, kupujący powinni wziąć pod uwagę częstotliwość czyszczenia, oczekiwany okres serwisowania, wymagania dotyczące przeglądów i konsekwencje przedwczesnej wymiany. Wybór specyfikacji odpowiadającej rzeczywistym warunkom pracy może pomóc uniknąć zakupu niepotrzebnie dokładnego lub nieodpowiedniego filtra.
