Sercem chloratora soli jest niezawodne ogniwo elektrolityczne. Przykładając prąd stały do słonej wody, ogniwo uruchamia reakcję elektrochemiczną, która przekształca jony chlorkowe w aktywne formy chloru w celu dezynfekcji wody. Anoda tytanowa odgrywa kluczową rolę w tym procesie, podczas gdy katoda, odstęp między elektrodami, droga przepływu wody i obudowa ogniwa współdziałają w celu określenia ogólnej wydajności operacyjnej. Sercem chloratora soli jest niezawodne ogniwo elektrolityczne. Przykładając prąd stały do słonej wody, ogniwo uruchamia reakcję elektrochemiczną, która przekształca jony chlorkowe w aktywne formy chloru w celu dezynfekcji wody. Anoda tytanowa odgrywa kluczową rolę w tym procesie, podczas gdy katoda, odstęp między elektrodami, droga przepływu wody i obudowa ogniwa współdziałają w celu określenia ogólnej wydajności operacyjnej.
Jak działa ogniwo elektrolityczne z chloratorem soli?
Podstawowy proces jest stosunkowo prosty. Sól rozpuszcza się w wodzie, tworząc elektrolit zawierający-chlorek, który następnie przechodzi przez ogniwo elektrolityczne. Po podłączeniu zasilania prądem stałym jony chlorkowe przemieszczają się w kierunku elektrody dodatniej, gdzie zachodzi utlenianie.
Na anodzie:
2Cl⁻ → Cl₂ + 2e⁻
Na katodzie woda ulega redukcji w celu wytworzenia jonów wodorowych i wodorotlenkowych:
2H₂O + 2e⁻ → H₂ + 2OH⁻
Chlor powstający na anodzie może następnie reagować z jonami wodorotlenkowymi w elektrolicie, tworząc podchloryn sodu:
Cl₂ + 2NaOH → NaClO + NaCl + H₂O
Powstały roztwór zawierający podchloryn-zapewnia aktywny chlor niezbędny do dezynfekcji.
Kluczowe elementy ogniwa elektrolitycznego
Anoda tytanowa MMO
Anoda jest głównym składnikiem elektrochemicznym odpowiedzialnym za wydzielanie chloru. NAVI Titanium wykorzystuje podłoża tytanowe z powłoką katalityczną MMO dobraną w zależności od elektrolitu i warunków pracy.
Powłoki MMO na bazie Ru-Ir- są powszechnie stosowane do utleniania chlorków, ponieważ zapewniają aktywność katalityczną w reakcji wydzielania chloru, zachowując jednocześnie odporność na korozję i stabilność strukturalną podłoża tytanowego.
Katoda tytanowa
Katoda uzupełnia obwód elektrochemiczny i bierze udział w reakcji redukcji. W zależności od zastosowania, materiał katody, grubość, kształt i konfigurację powierzchni można wybrać zgodnie z wymaganymi warunkami elektrycznymi i mechanicznymi.
Rozstaw elektrod
Odległość między anodą i katodą ma bezpośredni wpływ na rozkład prądu, napięcie, opór przepływu i dostępną powierzchnię reakcji. NAVI Titanium ocenia rozstaw elektrod wraz z prądem roboczym, stężeniem elektrolitu, natężeniem przepływu wody i wymiarami ogniw, zamiast wybierać odstępy niezależnie.
Obudowa komórki
Obudowa zapewnia ochronę mechaniczną i kieruje elektrolit przez zespół elektrody. Jego wymiary wewnętrzne, konfiguracja wlotu i wylotu, konstrukcja uszczelnienia i sposób podłączenia mogą zostać zaprojektowane w oparciu o istniejący system cyrkulacji klienta.
Połączenia elektryczne
Niezawodne połączenia elektryczne są niezbędne do stabilnej elektrolizy. Położenia połączeń i konstrukcję zacisków można dostosować do potrzeb klienta i układu zasilania i wyposażenia.
Zaprojektowane z myślą o Twoich warunkach pracy
Ogniwa do chlorowania soli nie powinna być wybierana wyłącznie na podstawie wydajności chloru. Rzeczywista konfiguracja zależy od kilku wzajemnie powiązanych parametrów:
| Parametr | Rozważania projektowe |
| Rozważania projektowe | Określa wymaganą powierzchnię elektrody aktywnej |
| Prąd roboczy | Wpływa na gęstość prądu i obciążenie elektrody |
| Stężenie soli | Wpływa na napięcie ogniwa i wydajność elektrochemiczną |
| Natężenie przepływu wody | Natężenie przepływu wody |
| Obszar elektrod | Związane z gęstością prądu i produkcją chloru |
| Rozstaw elektrod | Wpływa na rozkład napięcia, prądu i przepływ przepływu |

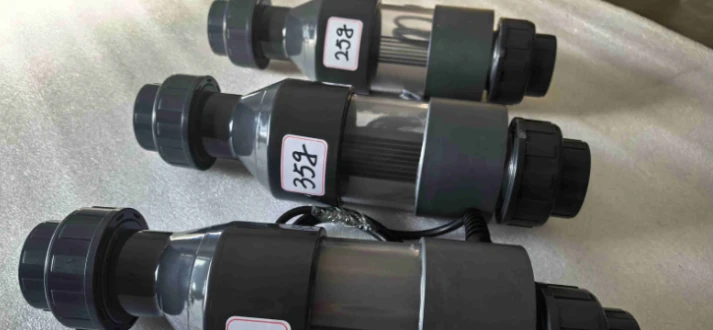

Produkcja niestandardowych ogniw do chlorowania soli
NAVI Titanium nie ogranicza ogniw elektrolitycznych do stałej, standardowej konfiguracji. W przypadku projektów OEM i projektów zamiennych ogniwo można opracować na podstawie wymagań technicznych klienta lub istniejącego sprzętu.
Przegląd wymagań
Klienci mogą podać docelową moc wyjściową chloru, prąd roboczy, stężenie soli, przepływ wody, wymiary ogniwa, rozmiar elektrody i wymagania instalacyjne.
Projekt elektrody
NAVI Titanium ocenia podłoże tytanowe, system powłok MMO, obszar aktywny, gęstość prądu, odstępy między elektrodami i połączenia elektryczne.
Zespół komórek
Anoda, katoda, elementy izolacyjne, obudowa, konstrukcja uszczelniająca i połączenia elektryczne są montowane zgodnie z zatwierdzonym projektem.
Ocena techniczna
Konfigurację prototypu można ocenić pod kątem określonych warunków pracy przed produkcją na większą-serię.

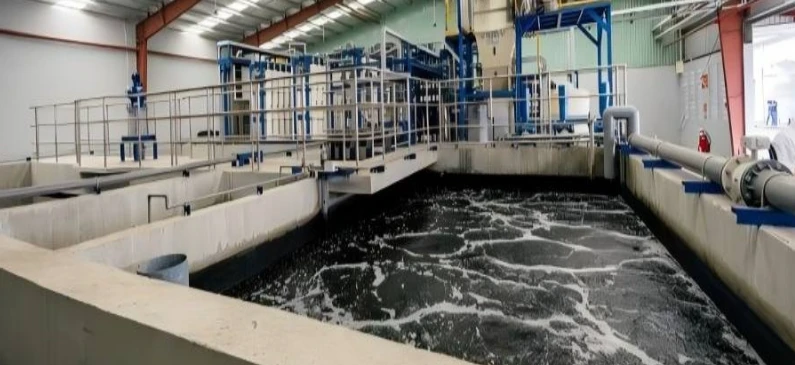

Aplikacje
Ogniwa elektrolityczne NAVI Titanium można stosować w różnych systemach elektrolizy słonej-wody, w tym:
Chlorowanie soli basenowej
Przekształca rozpuszczoną sól w aktywny chlor w celu ciągłego oczyszczania wody w basenie.
Wytwarzanie podchlorynu sodu
Produkuje na miejscu podchloryn sodu z wody słonej w celu dezynfekcji wody.
Uzdatnianie wody
Stosowany w elektrochemicznych systemach dezynfekcji do różnych zastosowań-uzdatniania wody.
Elektrochlorowanie wody morskiej
Zespoły elektrod na bazie tytanu-można skonfigurować do-zawierającej chlorek wody morskiej i przemysłowych systemów elektrochlorowania.
Poproś o niestandardowe ogniwo elektrolityczne
Właściwe ogniwo elektrolityczne zależy od większej niż wymagana wydajności chloru. Przy projektowaniu ogniwa należy wziąć pod uwagę prąd, zasolenie, powierzchnię elektrody, gęstość prądu, przepływ wody, odstęp między elektrodami, wymiary montażowe i tryb pracy.
Wyślij do NAVI Titanium rysunek istniejącego ogniwa, wymiary elektrod, docelową moc wyjściową chloru, prąd roboczy, stężenie soli, natężenie przepływu wody i przestrzeń instalacyjną. Nasz zespół może ocenić konfigurację i opracować odpowiednie tytanowe ogniwo elektrolityczne MMO dla Twojego systemu chlorowania soli.
