Proszek metalowy spiekany tytanem: dlaczego niski poziom tlenu poprawia przewodność

Tlen działa jak zanieczyszczenie pomiędzy sieciami krystalicznymi tytanu. Zwykły porządek struktury elektronowej tytanu zostaje zachwiany, gdy atomy tlenu dostaną się do przestrzeni między atomami. To zamieszanie utrudnia ruch elektronów, co zwiększa opór elektryczny. Testy laboratoryjne wielokrotnie wykazały, że próbki tytanu-o wysokiej czystości i zawartości tlenu poniżej 0,1% mają wartości rezystancji o 30 do 50 procent niższe niż próbki tytanu o wysokiej-tlenie.

Podczas spiekania na krawędziach ziaren tworzą się fazy tlenku tytanu, co powoduje taki efekt. Te warstwy tlenków zapobiegają wzajemnemu stykaniu się przewodzących cząstek tytanu. W przypadku stosowania proszku metalu spiekanego tlenem o wysokiej-czystości i niskiej-tlenowaniu tworzenie się tlenków jest ograniczone do minimum. Dzięki temu na styku cząstek mogą przejąć wiązania metaliczne. W rezultacie spiekana struktura posiada ciągłe ścieżki przewodzące, które sprawiają, że ruch elektronów jest bardzo wydajny, co jest ważne w zastosowaniach elektrochemicznych.

Oprócz prostych problemów z wytrzymałością, duży wpływ ma ilość tlenu w spiekanej podkonstrukcji. Proszek tytanu o niskiej zawartości tlenu sprawia, że ​​granice ziaren są czystsze i występuje mniej faz wtórnych. Gdy cząstki spiekają się, tworzą mocne metalowe szyjki, które ułatwiają przepływ prądu. Warianty zawierające dużo tlenu tworzą kruche wtrącenia tlenkowe, które pogarszają zarówno przewodność, jak i wytrzymałość mechaniczną.

Skaningowa mikroskopia elektronowa pokazuje, że metalowe struktury filtrów wykonane z cementowanego proszku o niskiej zawartości tlenu mają równomiernie rozmieszczone pory i ścianki o tej samej grubości. Dzięki tym cechom można przewidzieć zachowanie elektryczne całej części filtra. Z drugiej strony materiały zawierające dużo tlenu mają nierównomierną porowatość i zmiany grubości, co powoduje skoki rezystancji w niektórych obszarach, co obniża ogólną wydajność systemu.

Testy w elektrolizerze PEM wykazują, że tytan ma niską zawartość tlenu spiekany proszek metalowypoprawia wydajność w sposób, który można zmierzyć. Wartości rezystancji styków elementów filtrujących wykonanych z materiałów zawierających mniej niż 0,15% tlenu są o 40% niższe niż elementów wykonanych z innych materiałów. Oznacza to, że podczas elektrolizy zużyje się mniej energii, co ma bezpośrednie przełożenie na koszty procesu.

Stabilność w temperaturze pokojowej to kolejna ważna zaleta. Tytan o niskiej zawartości tlenu pozostaje stabilny elektrycznie w temperaturach od 60 do 90 stopni, co jest normalnym zakresem dla urządzeń do elektrolizy wody. Kiedy zmienia się temperatura, materiały zawierające dużo tlenu wykazują większe zmiany w swojej rezystancji, co utrudnia kontrolę systemu i obniża wydajność. Ponieważ proszek o wysokiej-czystości jest stabilny w wysokich temperaturach, działa dobrze przez długi czas i nie traci swojej przewodności po tysiącach godzin użytkowania.

Aby wybrać odpowiedni proszek metalu ze spieku tytanowego do zastosowań w filtrach przewodzących, należy zrównoważyć wiele czynników materiałowych. Głównym wymaganiem jest ilość obecnego tlenu; w przypadku wymagań związanych z wysoką przewodnością sugerowane są cele poniżej 0,15%. Gdy poziom czystości jest wyższy niż 99,5%, nie ma w nim zbyt dużo żelaza, węgla ani innych substancji, które mogłyby pogorszyć jego parametry elektryczne lub odporność na rdzę.

Rozrzut wielkości cząstek ma bezpośredni wpływ zarówno na kształt porów, jak i na sposób spiekania materiału. Proszki o stałych rozmiarach od 20 do 50 mikrometrów tworzą elementy filtrujące, które stanowią najlepsze połączenie przepuszczalności i wytrzymałości. Drobniejsze cząstki tworzą struktury, które są gęstsze i mają wyższą przewodność, ale mniejszą zdolność przepływu. Z drugiej strony grubsze rozkłady powodują, że struktury są bardziej przepuszczalne, ale mają gorszą jakość kontaktu elektrycznego. Właściwa specyfikacja wielkości cząstek opiera się na potrzebach zastosowania.

Kiedy systemy PEM są wykorzystywane na różne sposoby, wymagają różnych strategii doboru proszku. Spiekane elementy filtra-od strony anody są narażone na działanie warunków utleniających, które wymagają najwyższego poziomu ochrony przed korozją i przewodności. Najlepsze połączenie właściwości można znaleźć w proszku tytanowym-o wysokiej czystości i zawartości tlenu poniżej 0,12%. Chociaż zastosowania po stronie katody są mniej podatne na korozję, nadal wymagają niskiego zapotrzebowania na tlen, aby utrzymać wysoką ogólną sprawność elektryczną systemu.

Wymagania dotyczące różnicy ciśnień wpływają na wybór morfologii proszku. Okrągłe cząstki upakują się bardziej równomiernie i mają bardziej spójną strukturę porów, co czyni je idealnymi do precyzyjnej filtracji przy stabilnych właściwościach spadku ciśnienia. Nieregularne cząstki sprawiają, że struktury lepiej do siebie pasują i są mocniejsze, co sprawia, że ​​nadają się do stosowania w sytuacjach wysokiego-ciśnienia, gdzie integralność struktury jest ważniejsza niż sprawność elektryczna.

Spójność cech spiekanego proszku metalicznego w poszczególnych partiach gwarantuje, że elementy filtrujące będą działać w ten sam sposób w przypadku dużych serii produkcyjnych. Wiarygodni dostawcy przestrzegają ścisłych zasad kontroli jakości, aby mieć pewność, że poziom tlenu nie zmienia się o więcej niż 0,02% pomiędzy partiami produkcyjnymi. Ta spójność jest bardzo ważna w przypadku przechodzenia od prototypów do tworzenia ich wielu na potrzeby komercyjnych projektów wytwarzania wodoru.

Do każdej partii proszku powinno być dołączone świadectwo analizy, które określa ilość tlenu w proszku, rozkład wielkości cząstek, gęstość widoczną i skład pierwiastków śladowych. Ta dokumentacja pomaga producentom śledzić zmiany w wydajności poszczególnych partii materiałów, co ułatwia ciągłe doskonalenie sposobów wytwarzania elementów filtrujących.

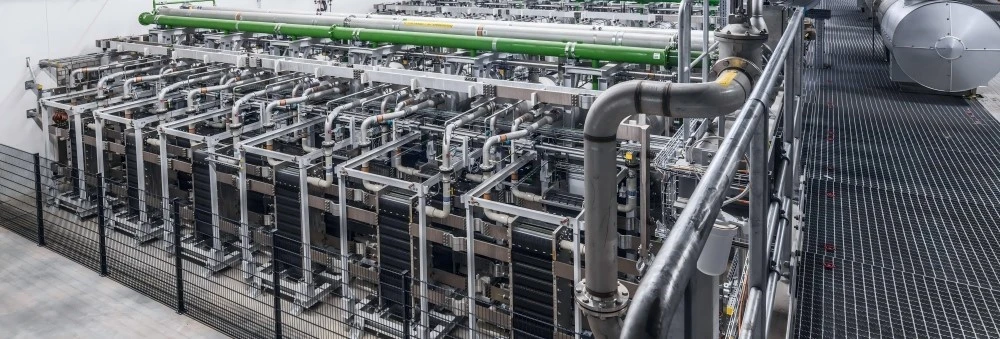

Urządzenia do elektrolizy wody PEM wymagają, aby wszystkie części ścieżki prądowej bardzo dobrze zużywały energię elektryczną. Aby utrzymać straty rezystancyjne na jak najniższym poziomie, producenci filtrów ze spiekanego metalu skupiają się na proszku tytanu o niskiej zawartości tlenu. W przypadku zaawansowanych-zastosowań, gdzie przewodność ma bezpośredni wpływ na koszt produkcji wodoru, normy materiałowe zwykle zakładają poziom tlenu poniżej 0,10%.

Analiza zużycia energii pokazuje związek pomiędzy ilością tlenu w systemie a jego działaniem jako całością. Stos PEM z elementami filtrującymi z porowatego metalu spiekanego o niskiej zawartości tlenu zużywa około 3–5% mniej energii elektrycznej niż systemy z materiałami o normalnej zawartości tlenu.

Przez wiele lat stosowania komercyjnych elektrolizerów ten wzrost wydajności pozwala zaoszczędzić dużo pieniędzy, dlatego też stosuje się materiały-wysokiej jakości. Podczas całego procesu wytwarzania elementów filtrujących należy pamiętać o niskiej zawartości tlenu. Stosowanie metod spiekania próżniowego zapobiega zanieczyszczeniu powietrza podczas procesów cieplnych. Ochronna obsługa tlenu pozwala zachować integralność materiału podczas jego przechowywania i transportu w postaci proszku. Te kontrole procesu zapewniają, że zalety proszku o niskiej zawartości tlenu w zakresie przewodności widoczne są w działaniu końcowego filtra.

Oprócz tego, że systemy są bardziej przewodzące, proszek tytanowy o niskiej zawartości tlenu zmniejsza prawdopodobieństwo rdzewienia w środowiskach kwaśnych, takich jak te występujące w systemach PEM. Granice ziaren-wolnych tlenków nie ulegają uszkodzeniu w wyniku procesów ataku, które z czasem rozkładają materiały o wysokiej-tlenku. Dzięki temu część filtrująca wytrzyma dłużej, dlatego nie trzeba jej tak często wymieniać, a jej utrzymanie jest tańsze.

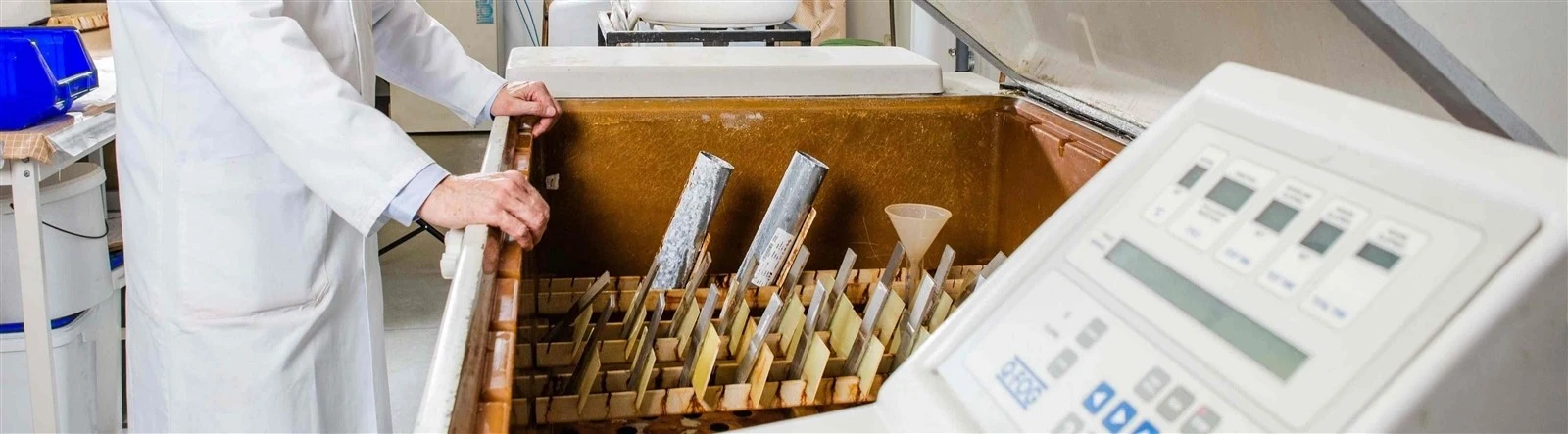

Metody testowania, w których próbki porowatych filtrów metalowych poddawane są symulowanym warunkom pracy PEM, pokazują, że szybkości degradacji są bardzo różne. Po ponad 5000 godzinach kontaktu materiały o niskiej zawartości tlenu nadal zachowują stabilność strukturalną i właściwości elektryczne. Z drugiej strony materiały o wysokiej zawartości tlenu zaczynają tracić swoje właściwości po 2000 godzinach. Ta-trwała korzyść jeszcze bardziej zwiększa wartość doskonałych parametrów proszku tytanowego.

Zmiany temperatury roboczej w systemach PEM utrudniają zachowanie stabilności materiałów. Niski poziom tlenuspiekany proszek metalowykonstrukcje zachowują takie same właściwości elektryczne i mechaniczne, gdy temperatura zmienia się z temperatury pokojowej na 90 stopni. Brak etapów tlenkowych zatrzymuje zmiany mikrostrukturalne spowodowane ciepłem, które pogarszają działanie normalnych materiałów.

Wiele testów materiału pokazuje, że istnieją wyraźne ilościowe powiązania pomiędzy ilością tlenu w spiekanych strukturach tytanowych a ich opornością elektryczną. Wartości rezystancji nasypowej dla materiałów zawierających 0,08% tlenu są bliskie 55 mikroomów-centymetrów, co jest bliskie teoretycznemu minimum dla tytanu. Rezystywność wzrasta o około 15 do 20% na każde 0,05% wzrostu poziomu tlenu, co pokazuje, jak ważna jest ta specyfikacja. Jeszcze większą zawartość tlenu wykazuje rezystancja styku pomiędzy spiekanymi elementami filtra i wspornikami odbieraków prądu. Pomiary rezystancji styku pokazują, że materiały o mniejszej zawartości tlenu (poniżej 0,10%) mają wartości rezystancji stykowej o 50% niższe niż materiały o zawartości tlenu 0,20%. Ta różnica jest bardzo ważna dla utrzymania strat napięcia na możliwie najniższym poziomie w połączonych ze sobą konfiguracjach stosów PEM.

Badania mikroskopowe pokazują, jak ilość tlenu wpływa na skład chemiczny i strukturę granic ziaren. Proszek metalowy spiekany o niskiej zawartości tlenu tworzy czyste metalowe granice z doskonałą łącznością elektroniczną pomiędzy ziarnami znajdującymi się obok siebie. Wyższa zawartość tlenu powoduje powstawanie folii granicznych grubych dwutlenkiem tytanu. Folie te działają jak izolatory, zmuszając elektrony do tunelowania lub omijania tych barier.

Normalny element filtrujący ze spiekanego porowatego metalu ma granice milionów ziaren, które składają się na rezystancję na poziomie-systemu, którą można zmierzyć. Elektrochemiczna spektroskopia impedancyjna i inne zaawansowane metody charakteryzowania obiektów pokazują, że różnice w oporności masowej obserwowane w próbkach laboratoryjnych są bezpośrednio powiązane z tym, jak dobrze elementy filtrujące działają w-rzeczywistych systemach.

Ostateczne właściwości przewodności zależą od połączenia temperatury spiekania i atmosfery z pierwotną zawartością tlenu w proszku. Materiały wyjściowe o mniejszej zawartości tlenu można przetwarzać w szerszym zakresie temperatur i nadal wytwarzać kształty o dobrej przewodności. Aby uzyskać dobre właściwości elektryczne, proszki o wysokiej zawartości tlenu muszą być spiekane w bardzo dokładnie kontrolowanych warunkach, co utrudnia produkcję i zwiększa liczbę odrzutów.

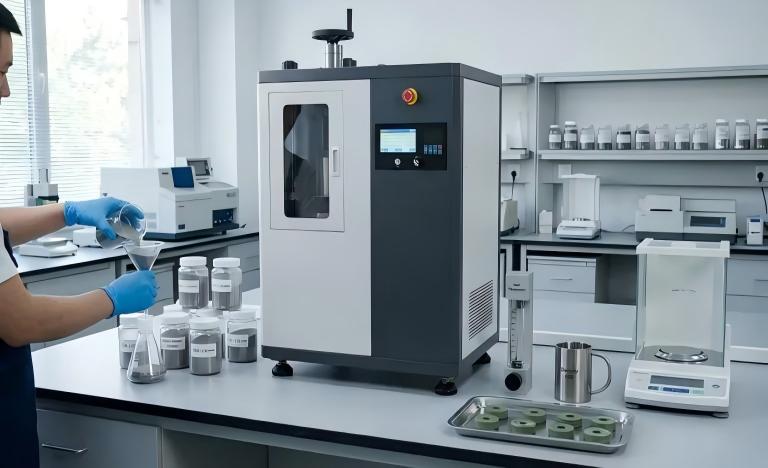

Odczyty-czteropunktowej sondy na reprezentatywnych próbkach są wykorzystywane przez producentów filtrów ze spiekanego metalu do kontroli jakości podczas procesu produkcyjnego, aby upewnić się, że spełnione są standardy przewodności. Współczynniki akceptacji zwykle podają najwyższe wartości rezystancji, które są dozwolone w zależności od sposobu użycia materiału. Materiał w postaci proszku o niskiej zawartości tlenu znacznie podnosi wydajność i spełnia rygorystyczne cele w zakresie przewodności, nie wymagając dużej optymalizacji procesu.

Aby filtr elektrochemiczny działał dobrze, należy jednocześnie zoptymalizować jego przewodność elektryczną i penetrację płynu. Proszek metalowy ze spiekanego tytanu o niskiej zawartości tlenu umożliwia osiągnięcie tej równowagi, umożliwiając kontrolę rozkładu wielkości cząstek i parametrów spiekania. Gdy 70% cząstek ma wielkość od 30 do 40 mikrometrów, a 30% jest mniejsze, powstają struktury o porowatości od 35 do 45%. Struktury te mają dobrą przewodność i wystarczającą przepustowość.

Badanie przepuszczalności produkcyjnych elementów filtrów pokazuje, że materiały o niskiej zawartości tlenu osiągają pożądane natężenia przepływu przy różnicy ciśnień niższej o 20% w porównaniu z materiałami o wysokiej zawartości tlenu. Ta lepsza wydajność wynika z bardziej regularnych struktur porów i mniejszych warstw tlenku na granicach ziaren, co obniża opory przepływu. Połączenie sprawności elektrycznej i hydraulicznej sprawia, że ​​system PEM działa ogólnie lepiej.

Chociaż przewodność jest głównym tematem standardowych rozmów, wytrzymałość mechaniczna gwarantuje, że elementy filtrujące wytrzymają ciśnienie robocze. Przy prawidłowej obróbce struktury filtrów z porowatego metalu spiekanego przy niskiej zawartości tlenu mają wytrzymałość na rozciąganie przekraczającą 300 MPa, co oznacza, że ​​wytrzymują zmiany ciśnienia i ciepła. Niska zawartość tlenu pozwala na czyste wiązanie metali, co prowadzi do lepszych właściwości mechanicznych, a także korzyści elektrycznych.

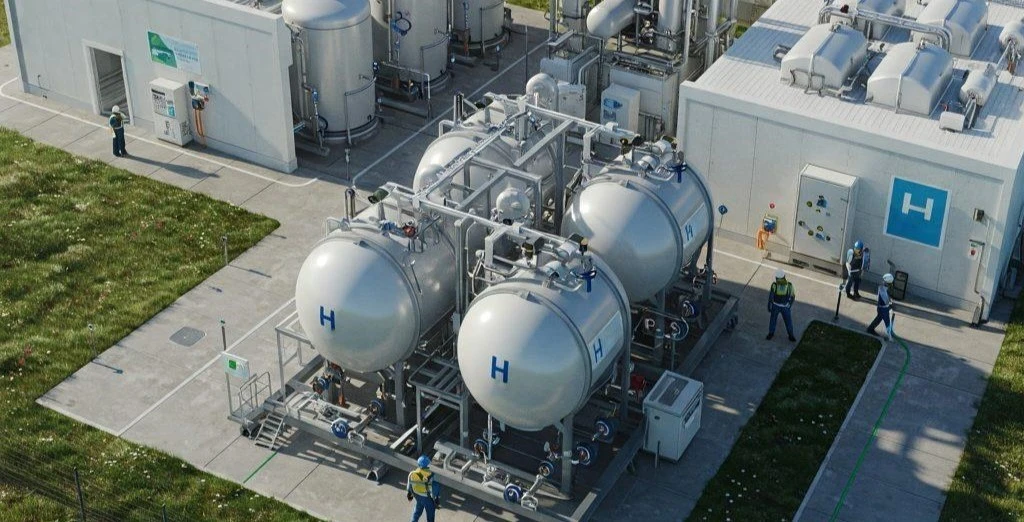

Testy wytrzymałości zmęczeniowej pod tysiącami cykli ciśnienia pokazują, że materiały o niskiej zawartości tlenu zachowują integralność strukturalną, nie pękają ani nie tracą wydajności. Ta trwałość jest bardzo ważna dla długoterminowej-niezawodności w zakładach, które stale wytwarzają wodór, gdzie nieoczekiwane naprawy mogą zrujnować plany produkcyjne i ekonomię.

Nowocześni dostawcyspiekany proszek metalowyoferują formuły specjalnie opracowane, aby spełnić potrzeby każdego zastosowania. Mieszając różne ilości cząstek, zmieniając kształt proszku i znajdując najlepsze metody spiekania, można wykonać elementy filtracyjne o dokładnie pożądanych właściwościach. Materiały na bazie niskiej zawartości tlenu są najlepszym punktem wyjścia podczas dostosowywania, ponieważ zapewniają spełnienie wymagań dotyczących przewodności przy jednoczesnym dostrojeniu innych parametrów użytkowych.

Projekty gradientowe, które łączą różne formuły proszku w jednym elemencie filtrującym, zapewniają najlepszą wydajność w szerokim zakresie potrzeb. Warstwa drobnoziarnista-na zewnątrz dokładnie filtruje, a gruba warstwa wewnątrz zwiększa przewodność i przepuszczalność. Aby uzyskać niezawodną wydajność-na poziomie systemu, te złożone systemy wymagają niskiej jakości proszku tlenowego, aby był taki sam we wszystkich warstwach.
