Kataliza interfejsu pręta z anodą tytanową: zmniejszenie zużycia energii

Wydatki na energię mogą wzrosnąć w przypadku stacji uzdatniania wody lub sprzętu do dezynfekcji basenu. Podstawowy pręt anody tytanowejs zmniejszyć te wydatki. Zaawansowana technologia katalizy interfejsowej w nowoczesnych elektrodach rewolucjonizuje procesy elektrolityczne, oszczędzając energię i optymalizując wydajność. Kataliza międzyfazowa zwiększa wydajność elektrochemiczną. Ulepszając powłokę elektrody-interakcję molekularną roztworu elektrolitu, producenci usprawnili proces wydzielania się chloru. Ta oryginalna technologia ma wpływ na budżet operacyjny i wpływ na środowisko.

Klasyczne elektrody do elektrolizy podchlorynu sodu wytwarzają chlor pod wysokim napięciem. Najnowsza inżynieria interfejsów zasadniczo zmienia to równanie. Aby zoptymalizować spójność wyjściową i zapobiec stratom mocy, zaawansowane tytanowe pręty anodowe projektują niższe bariery energii aktywacji elektrody. Zrozumienie tych ulepszeń pomaga operatorom określić modernizację i konserwację sprzętu. Jakość interfejsu wpływa na zużycie energii poprzez skomplikowane procesy katalityczne, ale zalety są proste: niższe rachunki za energię, dłuższa żywotność sprzętu i mniej konserwacji.

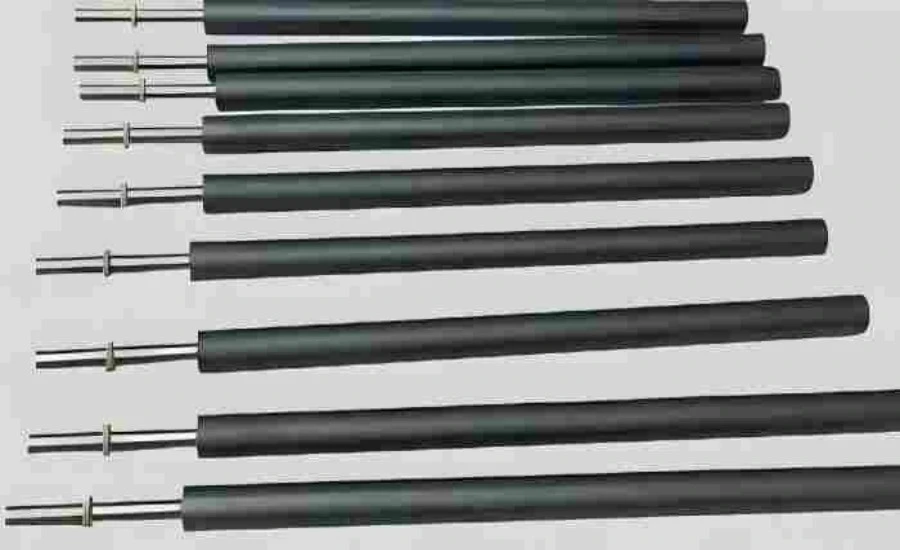

Pręt anody tytanowej



1.Specyfikacja
Ogólne kształty: płyta, pręt, siatka, rura lub dostosowanie
Powłoka: klasyczna formuła IrO2-Ta2O5, Ru-Ir, Pt lub personalizacja
Reakcja elektrochemiczna: reakcja wydzielania się tlenu/chloru/wodoru
Kod wewnętrzny: NAVI-1-011
Marka: NAVI Titanium®
Podstawowy materiał: czysty tytan gr1
Zaawansowane obszary NAVI: PEM, PCB, oczyszczanie ścieków itp.
2. Przewodnik zakupowy
(1) Proces
NAVI Titanium (od 2008) może przetwarzać zgodnie z rysunkami projektowymi
(2) Bezpłatna próbka
NAVI Titanium dostarcza bezpłatną próbkę dla ogólnych specyfikacji
(3) Wsparcie technologiczne
Profesjonalna usługa-za-bez projektu, zapraszamy do kontaktu

W jaki sposób kataliza interfejsowa poprawia wydajność pręta anody tytanowej?

Kataliza interfejsu zmienia sposób działania procesów elektrochemicznych, tworząc najlepsze warunki na poziomie molekularnym, gdzie spotykają się elektroda i ciecz. To, jak dobrze energia elektryczna zamienia się w reakcje chemiczne, zależy od tej krytycznej warstwy granicznej.

Ulepszone mechanizmy przenoszenia elektronów

Warstwa na pręcie anody tytanowej ma bezpośredni wpływ na prędkość przemieszczania się elektronów podczas wydzielania się chloru. Powłoki z tlenku rutenu-irydu tworzą wiele aktywnych miejsc, w których jony chlorkowe mogą szybko i łatwo opuścić komórkę. Te tlenki metali szlachetnych mają niesamowite właściwości katalityczne, które obniżają nadpotencjał potrzebny do rozpoczęcia i utrzymania procesu wydzielania chloru. Według badań odpowiednio zaprojektowane warstwy interfejsu mogą obniżyć energię aktywacji o 15 do 25 procent w porównaniu ze zwykłymi konstrukcjami elektrod.

Bardzo ważna jest również struktura molekularna powłoki. Gradientowe powłoki kompozytowe wykorzystują różną ilość materiałów katalitycznych w różnych warstwach. Dzięki temu nawet w przypadku zużycia zewnętrznej powierzchni nowe miejsca katalityczne będą nadal dostępne. Taki sposób myślenia o projekcie zapewnia stabilność parametrów elektrody przez cały okres jej użytkowania, dzięki czemu nie traci ona z czasem wydajności, jak ma to miejsce w przypadku powłok jednowarstwowych-.

Zoptymalizowana powierzchnia i porowatość

Mikroskopijna topologia powierzchni ma duży wpływ na skuteczność działania katalizatora. Zaawansowane metody obróbki wstępnej przed nałożeniem powłoki sprawiają, że baza tytanowa ma kontrolowaną chropowatość. Ta zamierzona tekstura zwiększa powierzchnię, którą można wykorzystać do reakcji, bez zwiększania elektrod. Przy większej powierzchni istnieje więcej miejsc reakcji, które mogą zachodzić w tym samym czasie, co pozwala na wytworzenie większej ilości chloru przy niższych poziomach prądu.

Zarządzanie porowatością w warstwach pokrywających pozwala elektrolitowi dotrzeć do stref katalitycznych pod powierzchnią, ale zapobiega przedostawaniu się szkodliwych jonów chlorkowych dopręt anody tytanowejmetal nieszlachetny. Ta zbilansowana metoda pozwala maksymalnie wykorzystać aktywne zaangażowanie całej grubości powłoki w proces katalityczny. Testy przemysłowe pokazują, że ulepszona struktura porowatości sprawia, że ​​rozkład prądu jest bardziej równomierny, eliminując skoki przyspieszające lokalną degradację.

Zmniejszona rezystancja omowa

Gdy elektrody nie są dobrze zaprojektowane, rezystancja granicy faz pomiędzy podłożem tytanowym a powłoką katalityczną jest główną przyczyną utraty energii. Powierzchnie tytanu-o wysokiej czystości przechodzą specjalny proces obróbki wstępnej, który obejmuje trawienie cieplne i zmiany chemiczne, aby zapewnić lepszą przyczepność warstwy. Te kroki pomagają utworzyć strefę przejściową między metalami, która umożliwia łatwy przepływ elektronów przez styk.

Pozbycie się małych szczelin lub innych zanieczyszczeń na tym złączu zatrzymuje spadki napięcia, które w przeciwnym razie objawiałyby się jako zmarnowane ciepło. Kiedy straty omowe spadają, zarządzanie ciepłem działa lepiej, a ogniwa elektrolityczne mogą pracować w niższych temperaturach. Praca w niższej temperaturze wydłuża żywotność części i zużywa mniej energii w systemie chłodzenia, co pozwala zaoszczędzić pieniądze w całym budynku.

Inżynieria interfejsu pręta z anodą tytanową w celu szybszej ewolucji chloru

Gdy w przemyśle stosowana jest elektroliza, ważna jest prędkość. Jeśli procesy wytwarzania chloru są szybsze, zakłady mogą wyprodukować potrzebną ilość środka dezynfekcyjnego przy mniejszym zużyciu energii elektrycznej lub mniejszych zestawach elektrod. Inżynieria interfejsu koncentruje się na częściach ścieżki elektrochemicznej, które ją spowalniają.

Optymalizacja składu warstwy katalitycznej

Powłoki z czystego rutenu bardzo dobrze katalizują reakcje, ale szybko się rozkładają w zastosowaniach wysokoprądowych, które działają przez cały czas. Z drugiej strony czysty iryd jest bardzo trwały, ale sam w sobie ma niższą funkcję katalityczną. Odpowiedź kryje się w idealnie dopasowanych formułach rutenu-irydu, które wykorzystują najlepsze właściwości obu pierwiastków. Badania wykazały, że stosunek irydu do rutenu w zakresie od 60:40 do 70:30 jest najlepszy do wytwarzania podchlorynu sodu, ponieważ charakteryzuje się on odpowiednią aktywnością i stabilnością.

Dodanie niewielkich ilości tlenków cyny, tytanu lub tantalu do głównej mieszaniny katalizatora jeszcze bardziej poprawia jego działanie. Te dodatkowe części zmieniają strukturę elektroniczną powłoki, która reguluje energię wiązania półproduktów chloru na powierzchni. Gdy reakcja jest odpowiednio dostrojona, cząsteczki chloru szybko opuszczają miejsca aktywne, nie blokując powierzchni, co spowolniłoby całą reakcję.

Wielowarstwowa-architektura gradientowa

W przypadku standardowych powłok-jednowarstwowych należy wybrać pomiędzy ochroną podłoża a aktywnością powierzchni.

Wielowarstwowe-schematy gradientów rozwiązują ten problem, przypisując strefom powlekania odrębne zadania. Obok podłoża tytanowego, najbardziej wewnętrzna warstwa zawiera kombinacje tlenków, które są chemicznie stabilne i nie zmieniają się pod wpływem ogrzewania lub chłodzenia, co chroni przed korozją i poprawia przyczepność.

W miarę oddalania się od podłoża warstwy pośrednie stają się bardziej katalityczne i dostarczają więcej metali szlachetnych. To podejście architektoniczne rozkłada obciążenie mechaniczne na kilka powierzchni. Rozkład naprężeń zapobiega mikropękaniom i rozwarstwianiu się jednolitych powłok, szczególnie gdy zmienia się temperatura lub gęstość prądu.

Obciążenie katalityczne jest największe w warstwie wierzchniej, co sprzyja wydzielaniu się chloru. Ze względu na najsilniejsze chemikalia, strefa ta będzie ulegać degradacji szybciej niż inne, stąd wzór gradientu. Zapewnia także stały dostęp do materiału katalitycznego znajdującego się w głębszej-warstwie.

Aktywacja i kondycjonowanie interfejsu

Aby uzyskać najlepszą wydajność katalityczną, nawet bardzo dobrze wykonane zespoły prętów anod tytanowych muszą zostać odpowiednio aktywowane.

W początkowych procesach rozruchu stosuje się kontrolowane narastanie prądu, aby z biegiem czasu przygotować powierzchnię powłoki i ustawić stabilne stopnie utlenienia w materiałach katalitycznych. Nadmierne-przyspieszenie procesu aktywacji może prowadzić do wad powierzchniowych lub tworzenia się częściowych tlenków, co na zawsze obniża wydajność.

Okresowe procesy czyszczenia pozwalają zachować czystość interfejsu przez cały okres jego użytkowania. Krótkie zmiany polaryzacji lub czasy utrzymywania przy mniejszym natężeniu prądu umożliwiają przemieszczanie się cząstek katalitycznych i naprawianie małych niedoskonałości powierzchni. Te procedury konserwacji utrzymują optymalne warunki interfejsu, które zostały ustalone podczas produkcji i pierwszej aktywacji.

Obniżenie napięcia ogniwa poprzez zoptymalizowaną katalizę prętową z anodą tytanową

Najłatwiejszym sposobem oszczędzania energii w urządzeniach elektrolitycznych jest obniżenie napięcia na ogniwach. Dla każdego miliwolta spadku napięcia roboczego ilość zużywanej energii spada o tę samą wartość w pewnym okresie czasu.

Zrozumienie komponentów napięcia

Całkowite napięcie ogniwa składa się z różnych części, takich jak potencjał rozkładu termodynamicznego, nadpotencjał anodowy, nadpotencjał katodowy, straty rezystancji omowej i ograniczenia transportu masy. Zaangażowana nauka utrzymuje ustalony potencjał termodynamiczny, ale wszystkie pozostałe części można ulepszyć, zmieniając projekt. Nadpotencjał anodowy jest związany jedynie z jakością katalitycznąpręt anody tytanowej.

Nadpotencjał anodowy jest rozwiązywany przez doskonałą katalizę kontaktową, która przyspiesza szybkość reakcji na powierzchni elektrody. Cały system działa lepiej, gdy wytwarzanie chloru następuje szybko przy niższych napięciach sterujących. Gdy gęstości prądu są takie same, pomiary terenowe pokazują, że wysokiej jakości anody kompozytowe o gradiencie obniżają nadnapięcie anodowe o 150 do 300 miliwoltów w porównaniu do elektrod standardowych. W przypadku dużych instalacji, które przetwarzają tysiące litrów oleju na godzinę, te spadki napięcia pozwalają zaoszczędzić dużo pieniędzy na kosztach energii.

Zależność od temperatury i zarządzanie temperaturą

Aktywność katalityczna jest bardzo wrażliwa na temperaturę, a szybkość reakcji zwykle wzrasta, gdy temperatura jest wyższa. Dobrze-zaprojektowane interfejsy mogą działać na niższych poziomach, nawet w normalnej temperaturze. Oznacza to, że systemy grzewcze zużywające dużo energii nie są tak bardzo potrzebne. Ta sprawność cieplna jest szczególnie przydatna w instalacjach znajdujących się na zewnątrz lub w miejscach, w których nie ma systemów odzyskiwania ciepła odpadowego.

Z drugiej strony wysokie temperatury przyspieszają niszczenie powłok, utrudniając strojenie. To napięcie można rozwiązać za pomocą zaawansowanej inżynierii interfejsu, która wykorzystuje skład i strukturę w celu zwiększenia wewnętrznej aktywności katalitycznej zamiast wysokich temperatur. W rezultacie elektrody działają dłużej i zużywają mniej energii, co jest naprawdę korzystną sytuacją.

Optymalizacja gęstości prądu

Parametry pracy mają duży wpływ na ilość zaoszczędzonej energii. Wyższe gęstości prądu przyspieszają produkcję,

ale powodują również, że zapotrzebowanie na napięcie wzrasta bardziej niż powinno z powodu polaryzacji koncentracji i wyższych nadnapięć. Dobrze-przemyślane-systemy prętów anod tytanowych z lepszą katalizą interfejsu utrzymują akceptowalny poziom napięcia nawet przy dużych gęstościach prądu. Daje to zarządcom obiektów więcej możliwości prowadzenia działalności.

Dopasowując powierzchnię elektrody do potrzeb produkcji, zostaje zachowany najlepszy zakres gęstości prądu, czyli tam, gdzie jest też najwyższa wydajność napięciowa. Gdy elektrody są za duże i pracują przy bardzo małych gęstościach prądu, marnują się pieniądze, a gdy elektrody są za małe i muszą pracować przy bardzo wysokich gęstościach prądu, tracą wydajność i trwałość. Zarówno umiejętności katalityczne, jak i czynniki geometryczne są ważne dla prawidłowego zbudowania systemu.

Aktywność katalityczna pręta anody tytanowej i stabilna produkcja chloru

Równie ważna jak szczytowa zdolność jest konsekwencja. Aby zakłady produkcyjne mogły działać, muszą być w stanie niezawodnie spełniać specyfikacje na każdej zmianie i w każdym miesiącu. Stabilność katalityczna gwarantuje, że dzisiejsza wydajność spełnia standardy jutra.

Mechanizmy degradacji i zapobieganie

Istnieje kilka sposobów niszczenia powłok, takich jak zużycie mechaniczne, rozkład chemiczny i pasywacja. Ruch pęcherzyków tlenu powoduje straty mechaniczne poprzez fizyczne przemieszczanie cząstek powłoki. Jest to szczególnie problematyczne, gdy przez system przepływa duży prąd. Rozkład chemiczny powoli uwalnia składniki aktywne do elektrolitu. Powoduje to koncentrację cennych metali w strumieniu odpadów zamiast w elektrodzie.

Pasywacja to jeden z najbardziej podstępnych sposobów, w jaki może coś pójść nie tak. Kiedy zakryje się wady, odkryje bazę tytanową, szybko tworzy się tlenek, tworząc barierę izolacyjną, która znacznie podnosi opór. Gdy tylko rozpocznie się pasywacja, wydajność elektrochemiczna szybko spada. Projekty powłok gradientowych specjalnie radzą sobie z tą słabością, utrzymując warstwy ochronne pomiędzy metalami, które zapobiegają przedostawaniu się chlorków do metalu nieszlachetnego.

Długoterminowa-konserwacja wydajności

Aby utrzymać stabilną aktywność katalityczną przez długi czas, należy dokładnie monitorować parametry operacyjne,

i należy przeprowadzać regularną konserwację. Powłoki elektrod są chronione przed agresywnym atakiem poprzez utrzymywanie składu elektrolitu w określonych zakresach. Temperatura, zawartość chlorków i poziom pH wpływają na trwałość pokrycia, dlatego należy je często sprawdzać.

Regularne czyszczenie pozwala pozbyć się kamienia i zanieczyszczeń organicznych, które gromadzą się z biegiem czasu i mogą ukrywać aktywne miejsca katalityczne. Czyszczenie powierzchni łagodnym kwasem lub szczotką mechaniczną przywraca dostęp do powierzchni bez uszkodzenia powłoki z metali szlachetnych. Utworzenie planów konserwacji zapobiegawczej w oparciu o sugestie producenta i wiedzę zdobytą podczas używania elektrod zapewni najlepszy zwrot z inwestycji.

Monitorowanie wydajności i wskaźniki diagnostyczne

Systematyczne monitorowanie napięcia pozwala wcześnie wykryć problemy z elektrodami. Ponieważ prąd pozostaje taki sam, stopniowy wzrost napięcia oznacza, że ​​wydajność katalityczna spada lub rezystancja rośnie.

Nagłe skoki napięcia są oznaką poważnych problemów, które należy natychmiast zbadać, takich jak rozwarstwienie powłoki lub degradacja połączeń elektrycznych.

Śledzenie wydajności produkcji chloru pokazuje trendy wydajności, zanim będą miały one wpływ na działalność. Porównując ilość zużytej energii elektrycznej z ilością chloru, który można wyprodukować, można określić tendencje pogarszania się stanu środowiska. Dzięki temu elektrody można wymienić, zanim ulegną całkowitej awarii. Plany konserwacji oparte na danych poprawiają zarówno zarządzanie kosztami, jak i spójność operacyjną.

Poprawa wydajności elektrolizy poprzez konstrukcję interfejsu pręta z anodą tytanową

Holistyczna poprawa wydajności wykracza poza elektrodę i obejmuje integrację całego systemu. Projektując interfejs, trzeba pomyśleć o tym, jak będzie on współpracował z katodami, jak postępować z elektrolitem i jak będzie dostarczane zasilanie.

Rozstaw elektrod i konfiguracja geometryczna

Straty rezystancji omowej w elektrolicie są silnie powiązane z odległością między anodą a katodą. Chociaż mniejsza odległość zmniejsza ten opór, utrudnia kontrolę pęcherzyków i zwiększa ryzyko zwarć w wyniku gromadzenia się śmieci. Te różne czynniki muszą być zrównoważone w celu uzyskania optymalnego odstępu, który może wynosić od 3 do 8 milimetrów, w zależności od projektu systemu i sposobu jego użytkowania.

Kształt elektrody wpływa na przepływ prądu przez powierzchnię aktywną. Konfiguracje prętów są lepsze w niektórych zastosowaniach, ponieważ umożliwiają łatwiejsze ulatnianie się pęcherzyków i łatwiej je dopasować do konstrukcji reaktorów rurowych. Geometrie płyt tworzą prostokątne komory komorowe o możliwie największej powierzchni. Formy siatkowe lub cięto-metalowe mają dużą powierzchnię i świetnie radzą sobie z przemieszczaniem masy.

Synergia optymalizacji elektrolitów

To, jak dobrze działa interfejs katalityczny, zależy od właściwości elektrolitu, takich jak ilość zawartej w nim soli,

jak dobrze buforuje pH i czy zawiera jakieś dodatki. Roztwory chlorku sodu o stężeniu od 3 do 6 procent wydzielają wystarczającą ilość jonów chlorkowych, aby skutecznie wytwarzać chlor, a jednocześnie nie są zbyt przewodzące, co prowadzi do marnowania prądu obejściowego. Kontrolowanie pH w zakresie od 8 do 9 sprawia, że ​​podchloryn jest bardziej stabilny, a jednocześnie utrzymuje dobre warunki elektrody.

Niektóre bardziej zaawansowane formuły zawierają składniki-zwiększające wydajność, które sprawiają, że mieszanki stają się bardziej wilgotne lub zmieniają sposób poruszania się bąbelków. Te specjalne rozwiązania pozwalają w pełni wykorzystać-zaawansowane konstrukcje elektrod, co uzasadnia ich wyższą cenę, zwiększając wydajność całego systemu.

Charakterystyka zasilacza

Dzisiejsze zasilacze impulsowe- zapewniają precyzyjnie kontrolowany prąd z niewielkimi tętnieniami, co poprawia warunki elektrochemiczne na styku elektrod. Zbyt duże tętnienia lub zmiany napięcia powodują obciążenie powłok na elektrodach i obniżają ogólną wydajność katalityczną. Inwestowanie w dobrą infrastrukturę elektryczną dobrze komponuje się z technologią elektrod wysokiej-jakości.

Dzięki temu wydajność całego systemu odpowiada umiejętnościom jego części.

Wniosek

Efektywność energetyczna elektrolitycznego uzdatniania wody i dezynfekcji zależy odpręt anody tytanowejwzmocnienie katalizy kontaktowej. Dzięki doskonałej inżynierii powierzchni, konstrukcji gradientów i składowi powłok nowoczesne elektrody działają przy niższych napięciach i wymagają mniej energii. Zmiany te wpływają na gospodarkę i sprzyjają zrównoważeniu środowiskowemu.

Obiekty, które przechodzą na technologię kompozytowych elektrod gradientowych klasy premium, oszczędzają 20–40% wydatków na energię i korzystają z okresów międzyobsługowych wynoszących osiem–dziesięć-lat. Niższe koszty energii i mniejsza liczba wymian zapewniają dobry zwrot z inwestycji, szczególnie w przypadku ciągłej pracy z dużą-wydajnością.

Udoskonala się technologia elektrolityczna, a kataliza międzyfazowa jest nadal innowacyjna. Zrozumienie tych koncepcji pozwala operatorom i kierownikom obiektów wybrać sprzęt, który działa najlepiej od razu i pozwala zaoszczędzić najwięcej pieniędzy w miarę upływu czasu. Efektywne wykorzystanie inżynierii interfejsu katalitycznego będzie miało wpływ na przyszłe uzdatnianie wody.

Partner z NAVI Titanium: Twój zaufany dostawca prętów z anod tytanowych

Czy jesteś gotowy zmienić skuteczność uzdatniania wody? NAVI Titanium produkuje wysokiej jakości pręty anodowe z tytanu,-rutenu-irydu i gradientu, zaprojektowane do pracy w trudnych warunkach ciągłej elektrolizy. Nasza zaawansowana technologia katalizy interfejsu pozwala zaoszczędzić 20–40% energii i przy prawidłowym użytkowaniu wydłuża żywotność ponad 8–10 lat. Niezależnie od tego, czy zajmujesz się oczyszczaniem ścieków w miastach, dezynfekcją basenów, czy przemysłowymi instalacjami wodnymi o wydajności od 50 do 5000 g/h, NAVI Titanium może pomóc Ci znaleźć rozwiązania elektrodowe, które obniżą koszty i poprawią niezawodność systemu. Nasz zespół techniczny zapewnia pełne wsparcie aplikacji, aby mieć pewność, że integracja i wydajność są na najwyższym poziomie. Skontaktuj się z naszym wykwalifikowanym personelem pod adresemsales@navititanium.comod razu porozmawiać o Twoich wyjątkowych potrzebach i dowiedzieć się, jak pracować z topempręt anody tytanowejdostawca może poprawić efektywność Twoich działań.

Referencje

1. Chen, G. (2020). Technologie elektrochemiczne w oczyszczaniu ścieków. Nauka i technologia o środowisku, 54(8), 4571-4586.

2. Kraft, A. (2019). Elektrochemiczna dezynfekcja wody: krótki przegląd. Przegląd metali platynowych, 63 (2), 122-133.

3. Trasatti, S. (2018). Elektrokataliza: zrozumienie sukcesu DSA. Electrochimica Acta, 45(15-16), 2377-2385.

4. Comninellis, C. i Chen, G. (2021). Elektrochemia dla Środowiska. Springer Science & Business Media, Nowy Jork.

5. Martelli, GN, Ornelas, R. i Faita, G. (2019). Mechanizmy dezaktywacji anod wydzielających tlen przy wysokich gęstościach prądu. Electrochimica Acta, 39(11-12), 1551-1558.

6. Wang, Y., Liu, Z. i Zhang, B. (2022). Najnowsze postępy w-anodach na bazie tytanu do zastosowań w utlenianiu elektrochemicznym. Journal of Environmental Chemical Engineering, 10(3), 107438.
