Pręt anody tytanowej
1.Specyfikacja
Ogólne kształty: płyta, pręt, siatka, rura lub dostosowanie
Powłoka: klasyczna formuła IrO2-Ta2O5, Ru-Ir, Pt lub personalizacja
Reakcja elektrochemiczna: reakcja wydzielania się tlenu/chloru/wodoru
Kod wewnętrzny: NAVI-1-011
Marka: NAVI Titanium®
Podstawowy materiał: czysty tytan gr1
Zaawansowane obszary NAVI: PEM, PCB, oczyszczanie ścieków itp.
2. Przewodnik zakupowy
(1) Proces
NAVI Titanium (od 2008) może przetwarzać zgodnie z rysunkami projektowymi
(2) Bezpłatna próbka
NAVI Titanium dostarcza bezpłatną próbkę dla ogólnych specyfikacji
(3) Wsparcie technologiczne
Profesjonalna usługa-za-bez projektu, zapraszamy do kontaktu

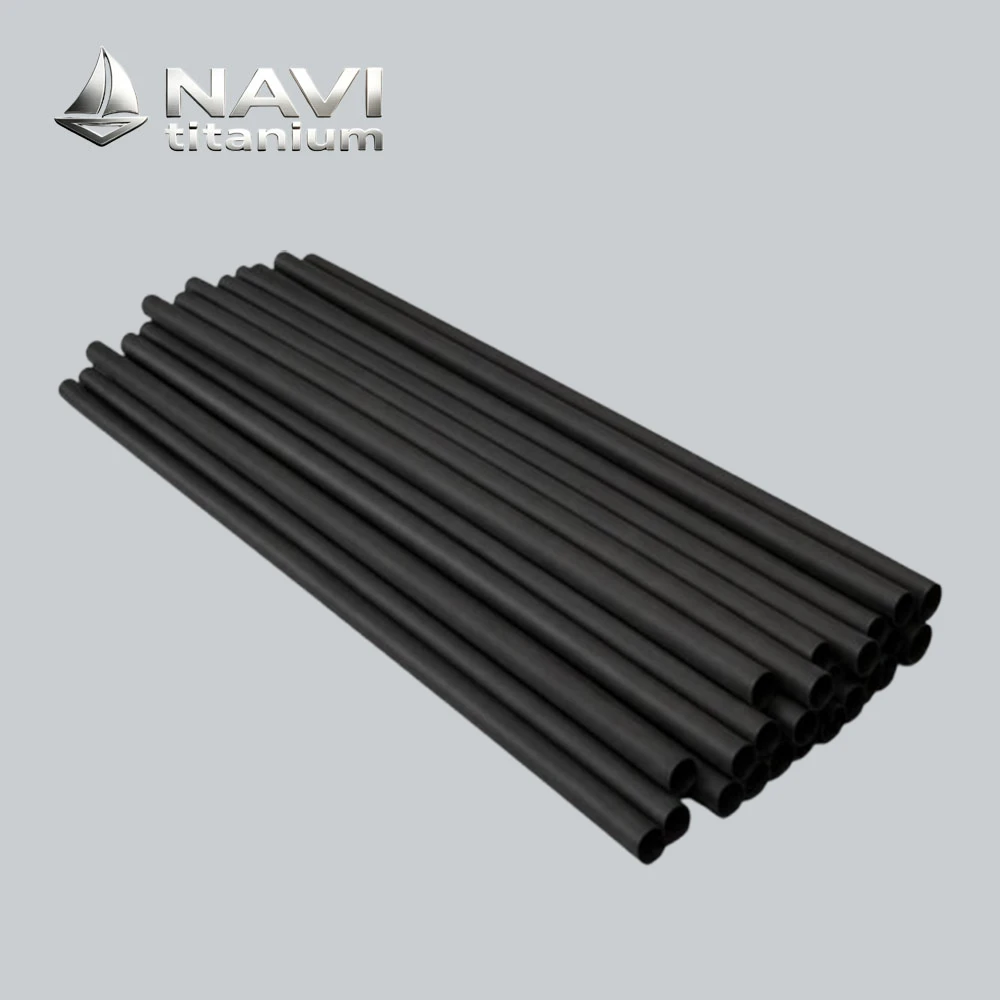

1. Co to jest pręt anodowy tytanowy?
Pręt anodowy tytanowyto elektroda cylindryczna wykonana z podłoża tytanowego i pokryta elektrochemicznie aktywną powłoką. W wielu zastosowaniach przemysłowych podłoże tytanowe jest chronione powłoką z mieszanego tlenku metalu (MMO), dzięki czemu pręt może działać jako anoda stabilna wymiarowo.
Podłoże tytanowe zapewnia wytrzymałość mechaniczną i odporność na korozję, podczas gdy powłoka funkcjonalna określa zachowanie elektrochemiczne, przydatność reakcji, moc wyjściową i oczekiwaną żywotność.
| Część |
|
|
| Podłoże |
|
Zapewnia wsparcie mechaniczne i odporność na korozję |
| Aktywna powłoka | Ru-Ir, Ir-Ta lub inne systemy MMO | Zapewnia aktywność elektrochemiczną |
| Korpus pręta | Solidna, cylindryczna forma | Zapewnia zwartą powierzchnię aktywną |
| Połączenie | Gwint / kabel / zacisk / zakładka |
|
| Obszar Uszczelnienia | Uszczelnienie epoksydowe /-termokurczliwe /-projektowe | Chroni połączenie elektryczne |
| Montowanie | Gwintowane, zawieszane, wkładane lub montowane-na uchwycie | Pasuje do systemu instalacyjnego |
Na podłoże powszechnie wybiera się tytan, ponieważ materiał podstawowy może zachować swój kształt wymiarowy w wielu elektrochemicznych warunkach pracy, zapewniając jednocześnie odpowiednią powierzchnię dla aktywnej powłoki.
Jednakże o ostatecznej wydajności nie decyduje samo podłoże tytanowe. Skład powłoki, obciążenie powłoki, obszar aktywny, gęstość prądu i środowisko pracy należy ocenić łącznie. NAVI Titanium może dostarczyć pręty anodowe na bazie tytanu-w zależności od wymaganej średnicy, długości, powłoki, obszaru aktywnego, połączenia i konfiguracji instalacji.
2. Dlaczego warto wybrać?
Anoda w kształcie pręta jest szczególnie przydatna, gdy sprzęt wymaga zwartej elektrody cylindrycznej zamiast dużej płaskiej lub siatkowej powierzchni czynnej.
Kiedy konfiguracja pręta ma sens
| Wymóg | Dlaczego anoda prętowa może pasować |
| Ograniczona przestrzeń instalacyjna | Geometria cylindryczna zajmuje stosunkowo mało miejsca |
| Zlokalizowane wyjście prądowe | Obszar aktywny można skoncentrować na określonej długości |
| Małe ogniwa elektrochemiczne | Łatwe do umieszczenia w kompaktowym sprzęcie |
| Integracja sprzętu | Średnicę i długość można dopasować do istniejących otworów |
| Instalacja gwintowana | Końcówki drążków mogą być produkowane do mocowania mechanicznego |
| Instalacja podłączona-kablowo | Nadaje się do zdalnego podłączenia zasilania |
| Ochrona katodowa | Może dostarczać kontrolowany prąd do wybranych obszarów chronionych |
| Wymiana OEM | Średnica, długość i połączenie mogą być zgodne z istniejącą próbką |
Kupujący powinni ocenić:
Aplikacja → Środowisko → Reakcja → Wymagany prąd → Obszar aktywny → Gęstość prądu → Powłoka → Połączenie → Żywotność projektowa
Zapobiega to powszechnemu błędowi polegającemu na wyborze anody wyłącznie na podstawie wymiarów fizycznych.
3. Formy prętów anod tytanowych
| Forma pręta |
|
|
| Standardowy pręt |
|
Ogólny sprzęt elektrochemiczny |
| Pręt gwintowany |
|
Instalacja wymienna lub stała |
| Kabel-Połączony pręt | Kabel podłączony do elektrody | ICCP i instalacja zdalna |
| Pręt końcowy | Terminal elektryczny wbudowany w końcówkę |
|
| Przedłużony pręt |
|
|
| Krótki pręt |
|
|
| Pręt rysunkowy- | Wykonane według rysunku technicznego | Projekty OEM i wymiany |
Średnica pręta, długość całkowita i długość powłoki nie muszą być identyczne z elektrodą istniejącą u klienta. Należy je oceniać pod kątem wymaganego prądu wyjściowego, dostępnej przestrzeni instalacyjnej i warunków pracy.
4. Porównanie powłok prętów z anodą tytanową
Powłoka jest jednym z najważniejszych czynników przy wyborzepręt anody tytanowej.
Różne reakcje elektrochemiczne wymagają różnych właściwości katalitycznych. Dlatego powłokę należy dobierać w zależności od składu elektrolitu, rodzaju reakcji, gęstości prądu, temperatury i wymaganej żywotności.
| System powłokowy |
|
|
| Ru-powłoka Ir |
|
Chlorek-zawierający elektrolity, dezynfekcja, elektroliza |
| Powłoka Ir-Ta |
|
Uzdatnianie wody, utlenianie elektrochemiczne, wybrane układy CP |
| Powłoka na bazie Pt- |
|
Specjalistyczne zastosowania elektrochemiczne |
| Inne systemy MMO |
|
|
| Należy rozważyć wybór powłoki | |
| Parametr | Dlaczego to ma znaczenie |
| Elektrolit | Określa zgodność chemiczną |
| Stężenie chlorków | Wpływa na zachowanie reakcji i wybór powłoki |
| pH | Wpływa na elektrochemiczne warunki pracy |
| Temperatura | Może wpływać na zużycie powłoki i kinetykę reakcji |
| Gęstość prądu | Bezpośrednio wpływa na wymagania dotyczące obciążenia powłoki aktywnej |
| Główna reakcja | Określa odpowiedni układ katalityczny |
| Wymagany okres użytkowania | Wpływa na recepturę i obciążenie powłoki |
Ważny:Nie ma uniwersalnie „najlepszej” powłoki. Właściwa powłoka to taka, która jest dopasowana do rzeczywistego środowiska elektrochemicznego.
5. Jak wybrać odpowiedni pręt anodowy tytanowy?
Wybór Apręt anody tytanowejnależy zacząć od warunków pracy, a nie samych wymiarów pręta. Odpowiednią elektrodę określa się na podstawie zależności pomiędzy zastosowaniem, elektrolitem, wymaganym prądem, powierzchnią aktywną, systemem powłokowym i metodą instalacji.
Krok 1: Zdefiniuj aplikację
Najpierw określ, jakie zadanie ma spełniać anoda.
Typowe zastosowania obejmują:
- Jestem pod wrażeniem-obecnej ochrony katodowej
- Uzdatnianie wody
- Elektroliza
- Utlenianie elektrochemiczne
- Dezynfekcja
- Zabezpieczenie wymiennika ciepła
- Ochrona skraplacza
- Ochrona zbiornika procesowego
- Sprzęt OEM
- Projekty zamienne
Różne zastosowania mogą wymagać różnych systemów powłok i parametrów roboczych, nawet jeśli fizyczny kształt elektrody wygląda podobnie.
Krok 2: Sprawdź środowisko operacyjne
Elektrolit ma bezpośredni wpływ na dobór powłoki i oczekiwaną żywotność.
W przypadku zastosowań na bazie wody- należy wziąć pod uwagę:
Woda słodka / Woda słonawa / Woda morska / Elektrolit chemiczny
Kluczowe informacje obejmują:
- Skład elektrolitów
- Stężenie chlorków
- pH
- Temperatura
- Przewodność
- Warunki przepływu
- Godziny otwarcia
W przypadku-ochrony katodowej opartej na glebie należy również wziąć pod uwagę rezystywność gleby i warunki zasypki.
Krok 3: Określ wymagania elektryczne
Wymagany prąd jest kolejnym ważnym parametrem wyboru.
Większa wędka nie oznacza automatycznie lepszej wydajności. Powierzchnia czynna musi odpowiadać wymaganemu prądowi i dopuszczalnej gęstości prądu.
Podstawową zależność selekcji można rozumieć jako:
Wymagany prąd → Obszar aktywny → Gęstość prądu → System powłokowy → Oczekiwany okres użytkowania
Jeśli znany jest wymagany prąd, NAVI Titanium może ocenić odpowiednią długość aktywną, średnicę pręta i konfigurację powłoki.
Krok 4: Potwierdź wymiary fizyczne
Po ustaleniu wymagań operacyjnych należy określić:
- Średnica pręta
- Długość całkowita
- Długość powlekana
- Obszar aktywny
- Pozycja połączenia
- Przestrzeń instalacyjna
W przypadku projektów zamiennych klienci mogą dostarczyć istniejącą anodę, rysunek lub informacje o wymiarach. Ułatwia to dokładne odtworzenie wymaganej konfiguracji.
Krok 5: Wybierz powłokę
Powłokę należy dobrać w zależności od dominującej reakcji elektrochemicznej i środowiska pracy.
Na przykład,Ru-Ir MMOmożna rozważyć w zastosowaniach obejmujących reakcje elektrochemiczne-związane z chlorem, natomiastIr-Ta gra MMOmożna je rozważyć w zastosowaniach zorientowanych na-ewolucję-tlenu i w wybranych wymagających środowiskach.
Ostateczny wybór powinien opierać się na faktycznych parametrach elektrolitu i pracy, a nie samej nazwie powłoki.

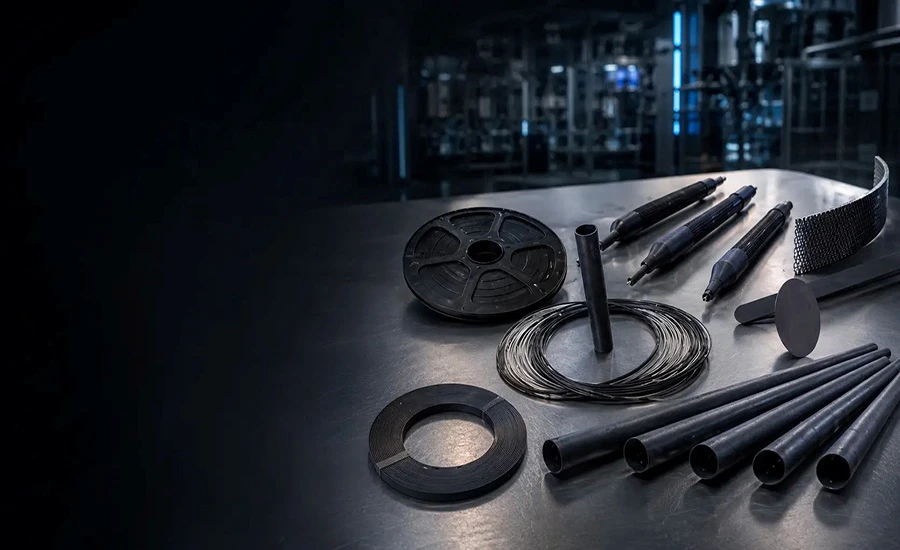

6. Gdzie stosuje się pręty anodowe tytanowe?
Nabywcy przemysłowi często wymagają elektrody pasującej do istniejącego systemu, a nie o standardowym rozmiarze.
NAVI Titanium może regulowaćpręt anody tytanowejzgodnie z wymaganiami technicznymi klienta.

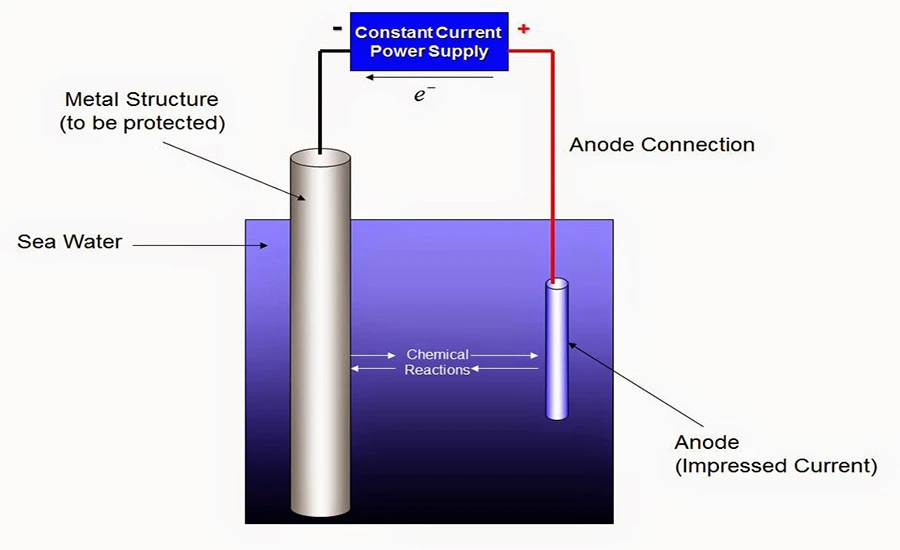

Ochrona katodowa
Pręty tytanowe-powlekane MMO mogą służyć jako-anody pod wrażeniem prądu do ochrony struktur przewodzących przed korozją.
Typowe zastosowania obejmują:
Wymienniki ciepła
Kondensatory
Naczynia procesowe
Systemy chłodzenia
Zbiorniki na wodę
Wybrane systemy morskie lub wody morskiej
Konfiguracja anody jest zwykle określana na podstawie wymaganego prądu, powierzchni chronionej, przewodności elektrolitu i docelowej projektowej trwałości.
Uzdatnianie i dezynfekcja wody

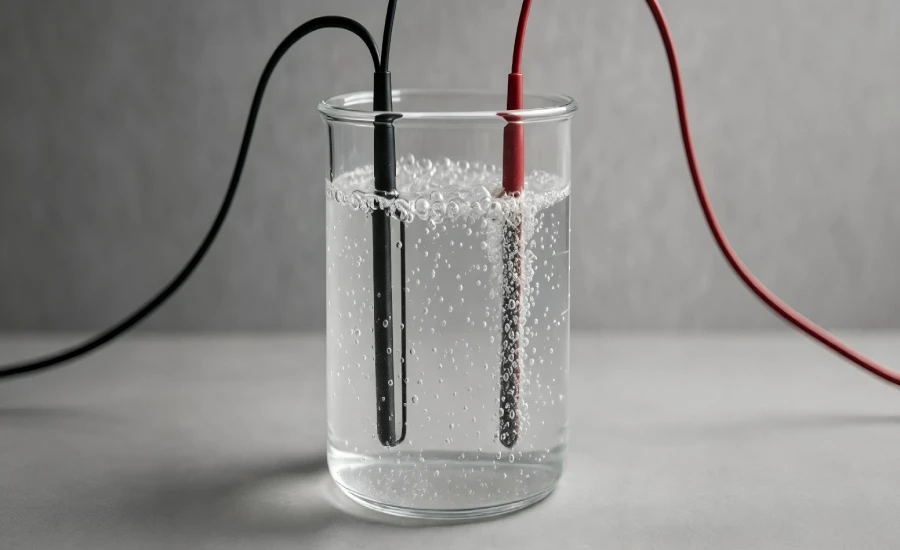

Anody prętowe można również zastosować w kompaktowych elektrochemicznych urządzeniach do uzdatniania wody.
Ich cylindryczny kształt pozwala na umieszczenie powierzchni aktywnej wewnątrz stosunkowo małej komory reakcyjnej. Dobór powłoki zależy od zamierzonej reakcji elektrochemicznej i składu wody.
Elektroliza i systemy elektrochemiczne
W układach elektrolizy anoda uczestniczy bezpośrednio w reakcji elektrochemicznej. Dlatego powłokę należy wybrać w zależności od elektrolitu i zamierzonej reakcji.
W przypadku sprzętu OEM pręt może być wyprodukowany zgodnie z dostępnymi wymiarami komory, wymaganą powierzchnią aktywną i przyłączem elektrycznym.
| Typowe dopasowanie aplikacji | |
| Aplikacja | Główne kwestie związane z wyborem |
| Ochrona katodowa | Prąd, elektrolit, obszar chroniony, żywotność projektowa |
| Ochrona wymiennika ciepła | Chemia wody, miejsce instalacji, prąd |
| Systemy wody morskiej | Zasolenie, temperatura, gęstość prądu |
| Uzdatnianie wody |
|
| Elektroliza | Reakcja, gęstość prądu, system powłokowy |
| Wymiana OEM | Rysunek, próbka, wymiary, połączenie |

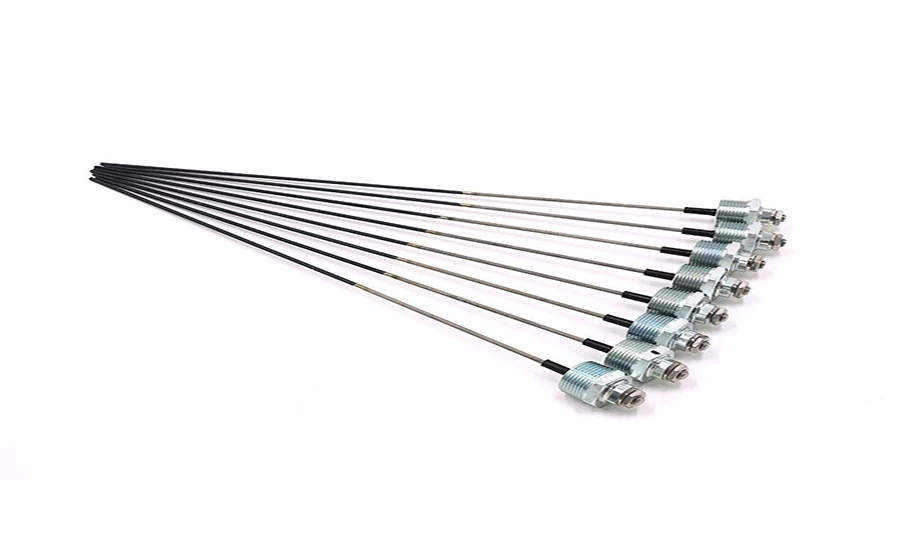

7. Jak można dostosować pręt z anodą tytanową?
Nabywcy przemysłowi często wymagają elektrody pasującej do istniejącego systemu, a nie o standardowym rozmiarze.
NAVI Titanium może regulowaćpręt anody tytanowejzgodnie z wymaganiami technicznymi klienta.
Dostosowanie wymiarowe
Podstawowe wymiary można modyfikować w zależności od przestrzeni montażowej:
Średnica → Długość całkowita → Długość powlekana → Powierzchnia aktywna
Długość powłoki może również różnić się od całkowitej długości pręta, gdy tylko część elektrody musi być aktywna elektrochemicznie.
Dostosowanie powłoki
W zależności od zastosowania NAVI Titanium może ocenić różne systemy powłok i wymagania dotyczące obciążenia powłoki.
Wybór może uwzględniać:
- Chemia elektrolitów
- Reakcja docelowa
- Gęstość prądu
- Temperatura
- Godziny otwarcia
- Wymagana trwałość projektowa
Dostosowywanie połączenia
Połączenie elektryczne jest szczególnie ważne w przypadku projektów OEM i części zamiennych.
Dostępne konfiguracje mogą obejmować:
- Połączenie gwintowane
- Połączenie kablowe
- Połączenie terminalowe
- Zakończ połączenie
- Połączenie-konkretne dla projektu
Położenie przyłącza, specyfikację gwintu, długość kabla i sposób uszczelnienia można dostosować do wymagań montażowych.
Personalizacja na podstawie rysunku lub próbki-
W przypadku klientów wymieniających istniejącą elektrodę najłatwiejszym podejściem jest często zapewnienie:
- Istniejąca anoda / próbka → Rysunek → Dane operacyjne → Ocena tytanu NAVI → Produkcja
Zdjęcia mogą być również dostarczone jako wstępne odniesienie, natomiast w celu dokładnego odwzorowania preferowane są rysunki wymiarowe lub próbki fizyczne.
